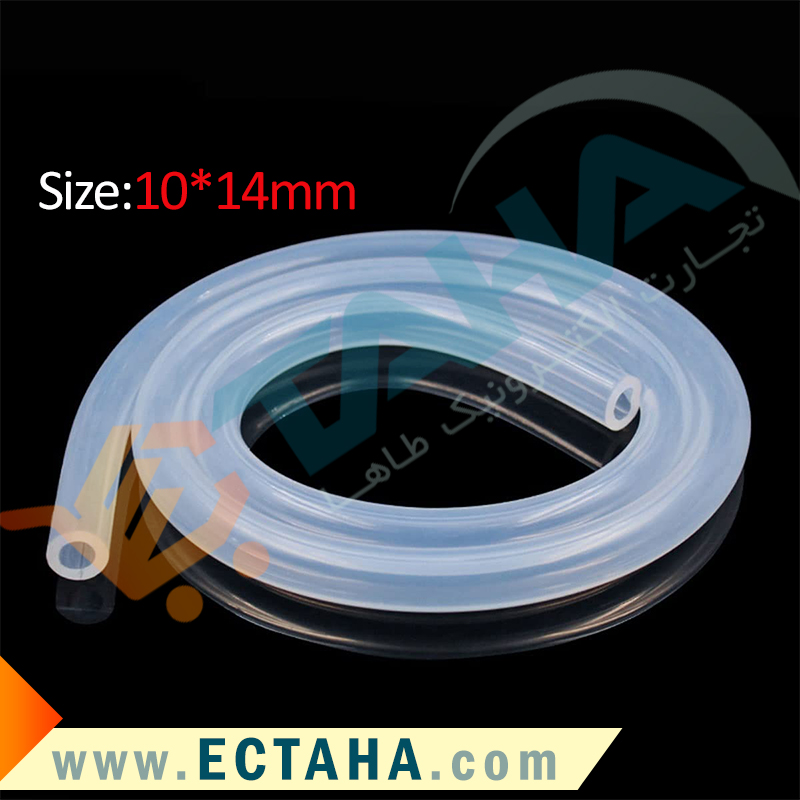

شیلنگ سیلیکون نسوز سایز 14x10

از {{model.count}} نظر
محصولات نسوز مقایسه
تعداد
ویژگی‌ها
قطر داخلی
10 میل
قطر خارجی
14 میل
دما
60- ~ 250+ درجه سانتی گراد
رنگ
بی رنگ
  • {{value}}
قیمت:
690,000 14٪
600,000 تومان
تعداد را انتخاب کنید.
محصول مورد نظر موجود نمی‌باشد.
موجود در انبار

موجود در انبار

ارسال سریع

ارسال سریع

جهت خرید عمده با شماره 09371115700 تماس بگیرید.

جهت خرید عمده با شماره 09371115700 تماس بگیرید.

شیلنگ سیلیکونی نسوز سایز ۱۰×۱۴ میلی‌متر با قطر داخلی ۱۰ میلی‌متر، قطر خارجی ۱۴ میلی‌متر و ضخامت دیواره ۲ میلی‌متر، برای برخی مسیرهای انتقال آب، هوا و سیالات سازگار در تجهیزات صنعتی، سیستم‌های پمپاژ، مدارهای گردش مایع و مجموعه‌های آزمایشگاهی قابل بررسی است.این محصول در مقایسه با شیلنگ ۱۰×۱۳ دارای دیواره نیم میلی‌متر ضخیم‌تر است، درحالی‌که قطر داخلی و سطح مقطع عبور هر دو یکسان‌اند. از طرف دیگر، نسبت به سایز ۱۰×۱۵ قطر خارجی کوچک‌تری دارد. شیلنگ ۸×۱۴ نیز با وجود قطر خارجی یکسان، دارای مجرای داخلی کوچک‌تر و دیواره ضخیم‌تری است.شیلنگ سیلیکونی نسوز ۱۰×۱۴ در فروشگاه تجارت الکترونیک طاها به‌صورت متری عرضه می‌شود. انتخاب صحیح آن به تناسب قطر اتصال، فشار و دمای کاری، نوع سیال و شرایط مکانیکی مسیر بستگی دارد.

شیلنگ سیلیکونی نسوز سایز ۱۰×۱۴ میلی‌متر

در طراحی سیستم‌های انتقال آب و هوا، انتخاب شیلنگ مناسب فقط به تعیین قطر داخلی محدود نمی‌شود.

ممکن است یک دستگاه به مجرای داخلی ۱۰ میلی‌متری نیاز داشته باشد، اما چند شیلنگ با همین قطر داخلی و ضخامت دیواره متفاوت برای انتخاب وجود داشته باشند.

برای مثال، شیلنگ‌های ۱۰×۱۳، ۱۰×۱۴، ۱۰×۱۵، ۱۰×۱۶ و ۱۰×۱۷ همگی دارای قطر داخلی اسمی ۱۰ میلی‌متر هستند.

اما این محصولات از نظر مقدار ماده سیلیکونی، قطر خارجی، فضای لازم برای نصب و رفتار مکانیکی یکسان نیستند.

شیلنگ سیلیکونی نسوز سایز ۱۰×۱۴ میلی‌متر دارای دیواره‌ای به ضخامت ۲ میلی‌متر است.

به این ترتیب، در اطراف مجرای داخلی ۱۰ میلی‌متری، از هر طرف ۲ میلی‌متر لاستیک سیلیکونی قرار دارد و قطر خارجی محصول به ۱۴ میلی‌متر می‌رسد.

این ترکیب ابعادی، شیلنگ ۱۰×۱۴ را از نظر ضخامت دیواره میان مدل‌های نازک‌تر و ضخیم‌تر دارای قطر داخلی ۱۰ میلی‌متر قرار می‌دهد.

برای نمونه، شیلنگ ۱۰×۱۳ دارای دیواره ۱٫۵ میلی‌متری است؛ یعنی نیم میلی‌متر نازک‌تر.

در مقابل، شیلنگ ۱۰×۱۵ دیواره‌ای به ضخامت ۲٫۵ میلی‌متر دارد.

این اختلاف‌ها هنگام نصب شیلنگ روی اتصال، قرارگیری در گیره، خم‌شدن مسیر و انتخاب فضای عبور اهمیت پیدا می‌کنند.

در برخی دستگاه‌ها، قطر خارجی محدودکننده اصلی انتخاب است.

در دستگاهی دیگر، ضخامت دیواره و رفتار مکانیکی محصول اهمیت بیشتری دارد.

بنابراین نمی‌توان گفت ضخیم‌ترین شیلنگ همیشه بهترین انتخاب است یا مدلی که قطر خارجی کمتری دارد، الزاماً برای تمام کاربردها مناسب‌تر خواهد بود.

برای انتخاب شیلنگ ۱۰×۱۴ باید شرایط واقعی دستگاه، از جمله نوع سیال، فشار، دما، قطر نازل، شعاع خم و روش نصب بررسی شوند.

مشخصات فنی شیلنگ سیلیکونی نسوز ۱۰×۱۴ میلی‌متر

مشخصات  |  مقدار یا توضیحات

نام محصولشیلنگ سیلیکونی نسوز سایز ۱۰×۱۴ میلی‌متر
جنسلاستیک سیلیکونی
قطر داخلی اسمی۱۰ میلی‌متر
قطر خارجی اسمی۱۴ میلی‌متر
ضخامت دیواره۲ میلی‌متر
سطح مقطع داخلیحدود ۷۸٫۵۴ میلی‌متر مربع
حجم داخلی هر مترحدود ۷۸٫۵۴ میلی‌لیتر
سطح مقطع ماده سیلیکونیحدود ۷۵٫۴۰ میلی‌متر مربع
حجم هندسی سیلیکون در هر مترحدود ۷۵٫۴۰ سانتی‌متر مکعب
نسبت قطر خارجی به قطر داخلی۱٫۴
نسبت ضخامت دیواره به قطر داخلی۰٫۲
سهم هندسی مجرای داخلی از کل سطح مقطع خارجیحدود ۵۱ درصد
نوع ساختارشیلنگ سیلیکونی با دیواره ۲ میلی‌متری
نوع عرضهمتری
کاربردهای قابل بررسیانتقال آب، هوا و سیالات سازگار
فشار کاری مجازنیازمند تأیید تولیدکننده
مقاومت در برابر خلأنیازمند بررسی مشخصات فنی
حداقل شعاع خممطابق مشخصات یا آزمون محصول
سختی سیلیکونوابسته به گرید واقعی
محدوده دمای کاریمطابق مشخصات واقعی تولیدکننده
رنگمطابق نمونه واقعی و موجودی
گرید غذایی یا پزشکیتنها در صورت وجود تأییدیه معتبر

نکته فنی: اطلاعات هندسی جدول بر اساس قطرهای اسمی محاسبه شده‌اند. ویژگی‌های عملکردی مانند فشار مجاز، سختی، مقاومت در برابر مکش، دمای کاری و تلرانس تولید باید بر اساس مشخصات واقعی شیلنگ تعیین شوند.

بررسی تخصصی ضخامت دیواره ۲ میلی‌متری

یکی از مشخصات اصلی شیلنگ ۱۰×۱۴، ضخامت دیواره آن است.

برای محاسبه ضخامت دیواره از رابطه زیر استفاده می‌شود:

ضخامت دیواره = (قطر خارجی − قطر داخلی) ÷ ۲

برای این محصول:

(۱۴ − ۱۰) ÷ ۲ = ۲ میلی‌متر

بنابراین ضخامت اسمی دیواره در هر طرف مجرای داخلی، ۲ میلی‌متر است.

این مقدار در مقایسه با برخی سایزهای دیگر دارای قطر داخلی ۱۰ میلی‌متر، ساختاری با ضخامت میانی ایجاد می‌کند.

سایز  |  قطر داخلی  |  قطر خارجی  |  ضخامت دیواره

۱۰×۱۳۱۰۱۳۱٫۵
۱۰×۱۴۱۰۱۴۲
۱۰×۱۵۱۰۱۵۲٫۵
۱۰×۱۶۱۰۱۶۳
۱۰×۱۷۱۰۱۷۳٫۵

تمام ابعاد بر حسب میلی‌متر هستند.

ضخامت دیواره چه تأثیری بر شیلنگ دارد؟

دیواره شیلنگ یکی از عوامل تعیین‌کننده رفتار مکانیکی آن است.

هنگامی که شیلنگ خم می‌شود، قسمت داخلی خم تحت فشردگی و قسمت خارجی تحت کشش قرار می‌گیرد.

هنگامی که شیلنگ در گیره یا بست قرار می‌گیرد نیز ممکن است نیروهای موضعی به دیواره وارد شوند.

در نمونه‌هایی که از سیلیکون با گرید و سختی یکسان تولید شده‌اند، افزایش ضخامت دیواره می‌تواند بر میزان تغییر شکل ناشی از نیروهای مشخص اثر بگذارد.

به همین دلیل، رفتار شیلنگ ۱۰×۱۴ هنگام نصب لزوماً با مدل ۱۰×۱۳ یا ۱۰×۱۶ یکسان نخواهد بود.

آیا دیواره ۲ میلی‌متری ضخامت مناسبی است؟

مناسب بودن ضخامت به نوع کاربرد بستگی دارد.

اگر دستگاه به قطر داخلی ۱۰ میلی‌متر نیاز داشته باشد و فضای کافی برای قطر خارجی ۱۴ میلی‌متر وجود داشته باشد، این محصول می‌تواند از نظر ابعاد بررسی شود.

اما اگر شرایط کار شامل فشار بالا، مکش شدید یا خمش مکرر باشد، باید مشخصات عملکردی واقعی محصول نیز تأیید شوند.

آیا دیواره ۲ میلی‌متری فشار مشخصی را تحمل می‌کند؟

نمی‌توان فشار کاری مجاز را تنها از روی ضخامت دیواره اعلام کرد.

برای تعیین فشار مجاز، اطلاعاتی مانند جنس و سختی سیلیکون، استحکام ماده، تلرانس تولید، دمای کاری و نوع اتصال موردنیاز است.

بنابراین شیلنگ ۱۰×۱۴ نباید بدون تأیید فنی به‌عنوان شیلنگ فشارقوی معرفی شود.

نسبت قطر داخلی به خارجی در شیلنگ ۱۰×۱۴

در بعضی طراحی‌ها، نسبت فضای داخلی به ابعاد خارجی شیلنگ اهمیت دارد.

این نسبت نشان می‌دهد که چه بخشی از سطح مقطع خارجی به مجرای عبور سیال اختصاص یافته است.

در شیلنگ ۱۰×۱۴:

  • قطر داخلی برابر ۱۰ میلی‌متر است.
  • قطر خارجی برابر ۱۴ میلی‌متر است.
  • شعاع داخلی ۵ میلی‌متر است.
  • شعاع خارجی ۷ میلی‌متر است.

محاسبه سطح مقطع داخلی

سطح مقطع داخلی = π × ۵² ≈ ۷۸٫۵۴ میلی‌متر مربع

محاسبه سطح مقطع خارجی

سطح مقطع خارجی = π × ۷² ≈ ۱۵۳٫۹۴ میلی‌متر مربع

محاسبه سطح مقطع ماده سیلیکونی

۱۵۳٫۹۴ − ۷۸٫۵۴ ≈ ۷۵٫۴۰ میلی‌متر مربع

بنابراین حدود ۵۱ درصد از سطح مقطع خارجی به فضای داخلی اختصاص دارد و حدود ۴۹ درصد از ماده سیلیکونی تشکیل شده است.

این نسبت از نظر هندسی، ساختار سایز ۱۰×۱۴ را توصیف می‌کند.

اما به‌تنهایی برای تعیین فشار مجاز، خواص عایق‌کاری یا مقاومت در برابر خلأ کافی نیست.

چرا این اطلاعات کاربردی هستند؟

فرض کنید در یک پروژه نمونه‌سازی، دو شیلنگ با قطر داخلی یکسان اما قطر خارجی متفاوت بررسی می‌شوند.

با محاسبه سطح مقطع ماده سیلیکونی می‌توان تفاوت مقدار ماده مصرف‌شده در هر متر را تعیین کرد.

این موضوع در برآورد وزن نسبی، مقایسه هزینه مواد اولیه و بررسی ساختار مقطع مفید است.

تفاوت شیلنگ ۱۰×۱۴ با ۱۰×۱۳ میلی‌متر

شیلنگ‌های ۱۰×۱۳ و ۱۰×۱۴ قطر داخلی یکسانی دارند.

بنابراین از نظر هندسی، مجرای عبور آن‌ها در حالت اسمی یکسان است.

اما اختلاف یک میلی‌متری قطر خارجی، باعث تفاوت در ضخامت دیواره می‌شود.

مشخصات  |  شیلنگ ۱۰×۱۳  |  شیلنگ ۱۰×۱۴

قطر داخلی۱۰ میلی‌متر۱۰ میلی‌متر
قطر خارجی۱۳ میلی‌متر۱۴ میلی‌متر
ضخامت دیواره۱٫۵ میلی‌متر۲ میلی‌متر
سطح مقطع داخلی۷۸٫۵۴۷۸٫۵۴
سطح مقطع ماده سیلیکونی۵۴٫۱۹۷۵٫۴۰
حجم داخلی هر متر۷۸٫۵۴ میلی‌لیتر۷۸٫۵۴ میلی‌لیتر

سطح مقطع‌ها بر حسب میلی‌متر مربع هستند.

تفاوت مقدار سیلیکون

سطح مقطع ماده سیلیکونی شیلنگ ۱۰×۱۴ حدود ۷۵٫۴۰ میلی‌متر مربع است.

این مقدار برای شیلنگ ۱۰×۱۳ حدود ۵۴٫۱۹ میلی‌متر مربع خواهد بود.

بنابراین سایز ۱۰×۱۴ تقریباً ۳۹٫۱ درصد ماده سیلیکونی بیشتری در مقطع خود دارد.

این تفاوت می‌تواند بر وزن نسبی و رفتار مکانیکی محصول اثر بگذارد.

تفاوت در فضای نصب

قطر خارجی شیلنگ ۱۰×۱۳ برابر ۱۳ میلی‌متر است.

اما شیلنگ ۱۰×۱۴ دارای قطر خارجی ۱۴ میلی‌متری است.

اگر دستگاه دارای محدودیت فضای عبور باشد، این اختلاف یک میلی‌متری ممکن است اهمیت پیدا کند.

تفاوت در رفتار خمشی

در شرایط یکسان از نظر جنس و سختی، شیلنگ ۱۰×۱۴ ممکن است برای خم‌شدن به نیروی بیشتری نسبت به مدل ۱۰×۱۳ نیاز داشته باشد.

اما میزان واقعی این تفاوت باید با اطلاعات فنی یا آزمون مناسب مشخص شود.

کدام سایز مناسب‌تر است؟

اگر فضای خارجی محدود باشد، سایز ۱۰×۱۳ از نظر ابعاد قابل بررسی است.

اگر طراحی دستگاه به بررسی دیواره ۲ میلی‌متری نیاز داشته باشد و فضای کافی موجود باشد، سایز ۱۰×۱۴ نیز می‌تواند گزینه موردنظر باشد.

اما انتخاب نهایی باید با شرایط واقعی دستگاه هماهنگ شود.

تفاوت شیلنگ ۱۰×۱۴ با ۱۰×۱۵ میلی‌متر

یکی دیگر از مقایسه‌های مهم، بررسی سایز ۱۰×۱۴ در کنار ۱۰×۱۵ است.

قطر داخلی هر دو برابر ۱۰ میلی‌متر است؛ اما شیلنگ ۱۰×۱۵ دارای دیواره ۲٫۵ میلی‌متری خواهد بود.

جدول مقایسه

مشخصات  |  ۱۰×۱۴  |  ۱۰×۱۵

قطر داخلی۱۰ میلی‌متر۱۰ میلی‌متر
قطر خارجی۱۴ میلی‌متر۱۵ میلی‌متر
ضخامت دیواره۲ میلی‌متر۲٫۵ میلی‌متر
سطح مقطع داخلی۷۸٫۵۴۷۸٫۵۴
سطح مقطع ماده سیلیکونی۷۵٫۴۰۹۸٫۱۷

سطح مقطع‌ها بر حسب میلی‌متر مربع هستند.

تفاوت ضخامت دیواره

دیواره شیلنگ ۱۰×۱۵ نیم میلی‌متر ضخیم‌تر است.

این مقدار معادل افزایش ۲۵ درصدی ضخامت دیواره نسبت به سایز ۱۰×۱۴ است.

تفاوت مقدار ماده سیلیکونی

سطح مقطع ماده سیلیکونی سایز ۱۰×۱۵ حدود ۹۸٫۱۷ میلی‌متر مربع است.

در مقایسه با ۱۰×۱۴، این مقدار حدود ۳۰٫۲ درصد بیشتر خواهد بود.

تفاوت حجم داخلی

حجم داخلی اسمی هر دو محصول یکسان است.

بنابراین افزایش قطر خارجی در سایز ۱۰×۱۵ باعث افزایش سطح مقطع عبور نمی‌شود.

تفاوت کاربردی

اگر دستگاه به قطر داخلی ۱۰ میلی‌متر نیاز داشته باشد، انتخاب میان این دو سایز باید بر اساس ضخامت دیواره، فضای نصب و شرایط مکانیکی انجام شود.

برای مثال، اگر یک نگهدارنده فقط برای قطر خارجی ۱۴ میلی‌متر مناسب باشد، استفاده از شیلنگ ۱۰×۱۵ نیازمند بررسی مجدد خواهد بود.

تفاوت شیلنگ ۱۰×۱۴ با ۱۰×۱۶ میلی‌متر

شیلنگ ۱۰×۱۶ دارای قطر داخلی ۱۰ میلی‌متر و دیواره ۳ میلی‌متری است.

بنابراین نسبت به سایز ۱۰×۱۴ ساختار ضخیم‌تری دارد.

مشخصات  |  ۱۰×۱۴  |  ۱۰×۱۶

قطر داخلی۱۰ میلی‌متر۱۰ میلی‌متر
قطر خارجی۱۴ میلی‌متر۱۶ میلی‌متر
ضخامت دیواره۲ میلی‌متر۳ میلی‌متر
سطح مقطع داخلی۷۸٫۵۴۷۸٫۵۴
سطح مقطع ماده سیلیکونی۷۵٫۴۰۱۲۲٫۵۲

سطح مقطع‌ها بر حسب میلی‌متر مربع هستند.

تفاوت در مقدار سیلیکون

سایز ۱۰×۱۶ در طول برابر، حدود ۶۲٫۵ درصد ماده سیلیکونی بیشتری در مقطع خود دارد.

در صورت یکسان بودن جنس و چگالی، این تفاوت می‌تواند باعث افزایش وزن نسبی شود.

تفاوت در فضای نصب

شیلنگ ۱۰×۱۶ دارای قطر خارجی ۱۶ میلی‌متر است.

این مقدار دو میلی‌متر بیشتر از قطر خارجی شیلنگ ۱۰×۱۴ خواهد بود.

در دستگاه‌هایی با فضای محدود، این اختلاف اهمیت دارد.

تفاوت در شرایط مکانیکی

دیواره ضخیم‌تر می‌تواند بر نیروی لازم برای خم‌کردن و رفتار تحت نیروهای خارجی اثر بگذارد.

اما فشار مجاز یا مقاومت در برابر مکش را نمی‌توان تنها بر اساس ضخامت تعیین کرد.

انتخاب نهایی

اگر قطر داخلی ۱۰ میلی‌متر موردنیاز باشد و فضای کافی برای قطر خارجی ۱۴ میلی‌متر وجود داشته باشد، سایز ۱۰×۱۴ قابل بررسی است.

اگر طراحی به ساختار ضخیم‌تر نیاز داشته باشد، سایز ۱۰×۱۶ نیز می‌تواند بررسی شود.

انتخاب باید با نیازهای واقعی دستگاه مطابقت داشته باشد.

تفاوت شیلنگ ۱۰×۱۴ با ۸×۱۴ میلی‌متر

این مقایسه از آن جهت اهمیت دارد که هر دو محصول دارای قطر خارجی ۱۴ میلی‌متری هستند.

اما قطر داخلی و ضخامت دیواره آن‌ها متفاوت است.

مشخصات  |  شیلنگ ۸×۱۴  |  شیلنگ ۱۰×۱۴

قطر داخلی۸ میلی‌متر۱۰ میلی‌متر
قطر خارجی۱۴ میلی‌متر۱۴ میلی‌متر
ضخامت دیواره۳ میلی‌متر۲ میلی‌متر
سطح مقطع داخلی۵۰٫۲۷۷۸٫۵۴
سطح مقطع ماده سیلیکونی۱۰۳٫۶۷۷۵٫۴۰
حجم داخلی هر متر۵۰٫۲۷ میلی‌لیتر۷۸٫۵۴ میلی‌لیتر

سطح مقطع‌ها بر حسب میلی‌متر مربع هستند.

تفاوت ظرفیت هندسی عبور

سطح مقطع داخلی شیلنگ ۱۰×۱۴ حدود ۷۸٫۵۴ میلی‌متر مربع است.

در مقابل، سطح مقطع داخلی شیلنگ ۸×۱۴ حدود ۵۰٫۲۷ میلی‌متر مربع خواهد بود.

بنابراین سایز ۱۰×۱۴ تقریباً ۵۶٫۳ درصد سطح مقطع داخلی بیشتری دارد.

این اختلاف از نظر هندسی قابل‌توجه است.

اما دبی واقعی به فشار، طول مسیر، نوع سیال و مشخصات سیستم بستگی دارد.

تفاوت ضخامت دیواره

شیلنگ ۸×۱۴ دارای دیواره ۳ میلی‌متری است.

اما سایز ۱۰×۱۴ دیواره ۲ میلی‌متری دارد.

بنابراین با وجود قطر خارجی برابر، ساختار دیواره این دو محصول متفاوت است.

تفاوت در انتخاب اتصال

اگر دستگاه برای نازل متناسب با قطر داخلی ۸ میلی‌متر طراحی شده باشد، جایگزینی با شیلنگ ۱۰ میلی‌متری ممکن است تناسب اتصال را تغییر دهد.

همچنین اگر نازل برای قطر داخلی ۱۰ میلی‌متر طراحی شده باشد، استفاده از شیلنگ ۸ میلی‌متری بدون بررسی می‌تواند باعث کشش بیش از اندازه دهانه شود.

بنابراین یکسان بودن قطر خارجی برای تأیید جایگزینی کافی نیست.

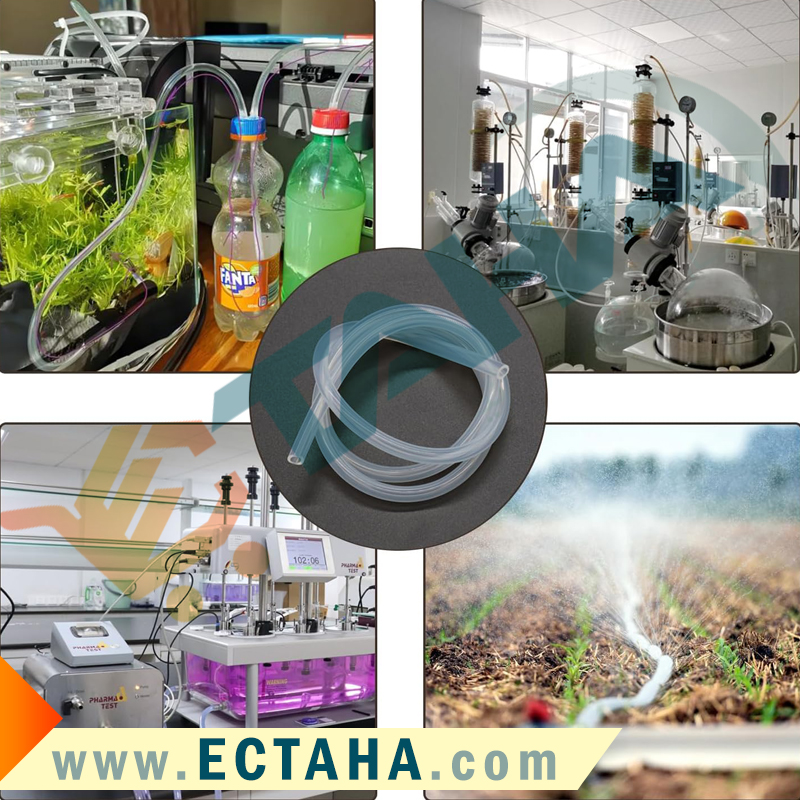

کاربردهای شیلنگ سیلیکونی نسوز سایز ۱۰×۱۴ میلی‌متر

۱. انتقال آب در تجهیزات صنعتی

در بعضی دستگاه‌های صنعتی، آب از مخزن به قسمت مصرف‌کننده منتقل می‌شود.

این انتقال ممکن است به کمک پمپ یا اختلاف ارتفاع انجام شود.

اگر قطر داخلی ۱۰ میلی‌متر برای جریان موردنیاز مناسب باشد، شیلنگ سیلیکونی ۱۰×۱۴ می‌تواند از نظر ابعاد بررسی شود.

برای مثال، ممکن است یک دستگاه دارای دو اتصال ثابت باشد که باید به کمک شیلنگ به یکدیگر متصل شوند.

در چنین شرایطی، قطر داخلی باید با نازل‌ها هماهنگ باشد.

همچنین قطر خارجی ۱۴ میلی‌متری باید با فضای نصب سازگار باشد.

اگر دستگاه دارای فشار کاری مشخص است، لازم است فشار مجاز واقعی شیلنگ بررسی شود.

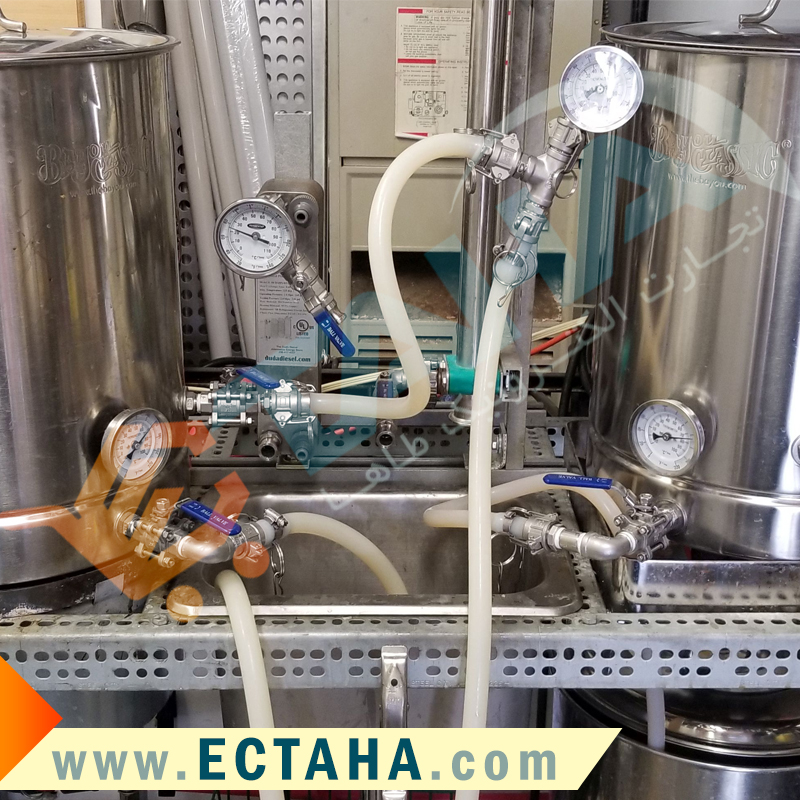

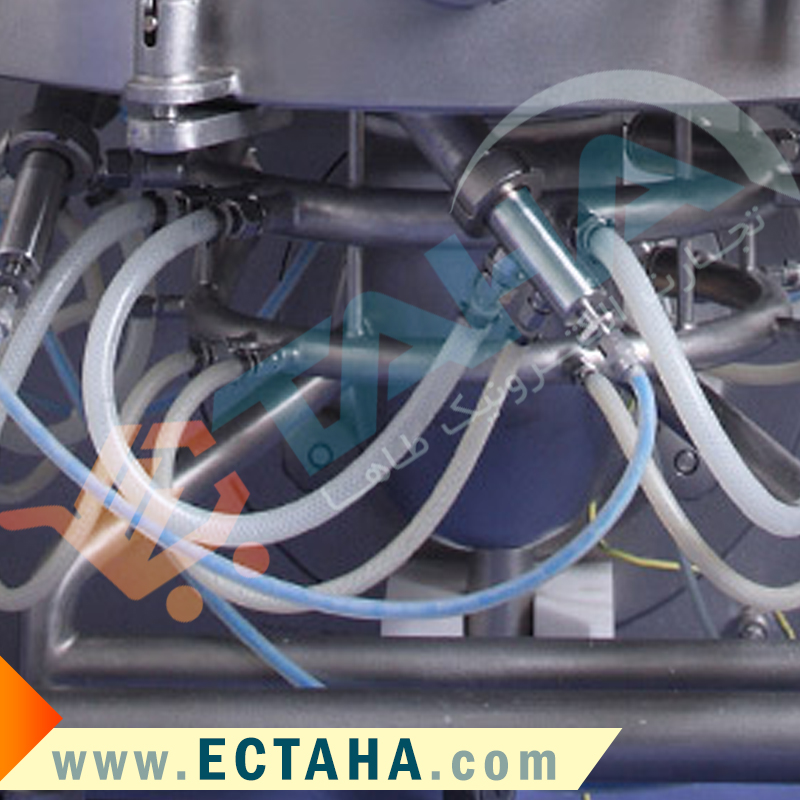

۲. مدارهای گردش آب در دستگاه‌های صنعتی

در برخی تجهیزات، آب در یک مدار بسته میان مخزن، پمپ و بخش مصرف‌کننده گردش می‌کند.

در این سیستم‌ها، شیلنگ بخشی از مسیر انتقال مایع است.

سایز ۱۰×۱۴ در صورتی قابل بررسی است که قطر داخلی و شرایط فشار و دما با مدار سازگار باشند.

اگر مسیر طولانی باشد، افت فشار اهمیت بیشتری پیدا می‌کند.

همچنین تعداد خم‌ها و شکل اتصالات می‌توانند بر مقاومت مسیر در برابر جریان اثر بگذارند.

بنابراین انتخاب شیلنگ فقط بر اساس قطر داخلی انجام نمی‌شود.

۳. اتصال خروجی پمپ انتقال مایع

در خروجی بعضی پمپ‌ها، فشار داخل شیلنگ بیشتر از فشار محیط است.

در چنین شرایطی، دیواره شیلنگ تحت تنش ناشی از فشار داخلی قرار می‌گیرد.

اگر قطر اتصال خروجی با شیلنگ ۱۰ میلی‌متری سازگار باشد، سایز ۱۰×۱۴ از نظر هندسی قابل بررسی است.

اما فشار کاری مجاز باید مطابق مشخصات واقعی محصول تعیین شود.

همچنین اگر پمپ دارای تغییرات سریع فشار باشد، فشار بیشینه و شرایط بارگذاری تکراری اهمیت دارند.

در این کاربرد، انتخاب بست و نازل مناسب نیز ضروری است.

۴. اتصال میان مخزن و پمپ

در بعضی سیستم‌ها، شیلنگ در سمت ورودی پمپ نصب می‌شود.

در این وضعیت، ممکن است فشار داخل شیلنگ کمتر از فشار محیط باشد.

اگر اختلاف فشار زیاد شود، امکان تغییر شکل دیواره به سمت داخل وجود دارد.

شیلنگ ۱۰×۱۴ در صورت سازگاری ابعاد می‌تواند برای برخی از این مسیرها بررسی شود.

اما مقاومت آن در برابر مکش باید تأیید شود.

دیواره ۲ میلی‌متری به‌تنهایی تضمین‌کننده مقاومت در برابر جمع‌شدگی تحت خلأ نیست.

۵. سیستم‌های خنک‌کننده صنعتی

در بعضی ماشین‌آلات، مایع خنک‌کننده برای انتقال گرما میان بخش‌های دستگاه گردش می‌کند.

این مدار ممکن است شامل پمپ، مخزن و قسمت انتقال حرارت باشد.

اگر قطر داخلی ۱۰ میلی‌متر برای مدار مناسب باشد، سایز ۱۰×۱۴ می‌تواند از نظر ابعاد بررسی شود.

در این کاربرد، نوع مایع خنک‌کننده اهمیت دارد.

اگر محلول دارای ضدیخ، افزودنی ضدخوردگی یا ترکیبات شیمیایی خاص باشد، سازگاری آن با گرید سیلیکون باید بررسی شود.

همچنین فشار و دمای کاری باید مشخص باشند.

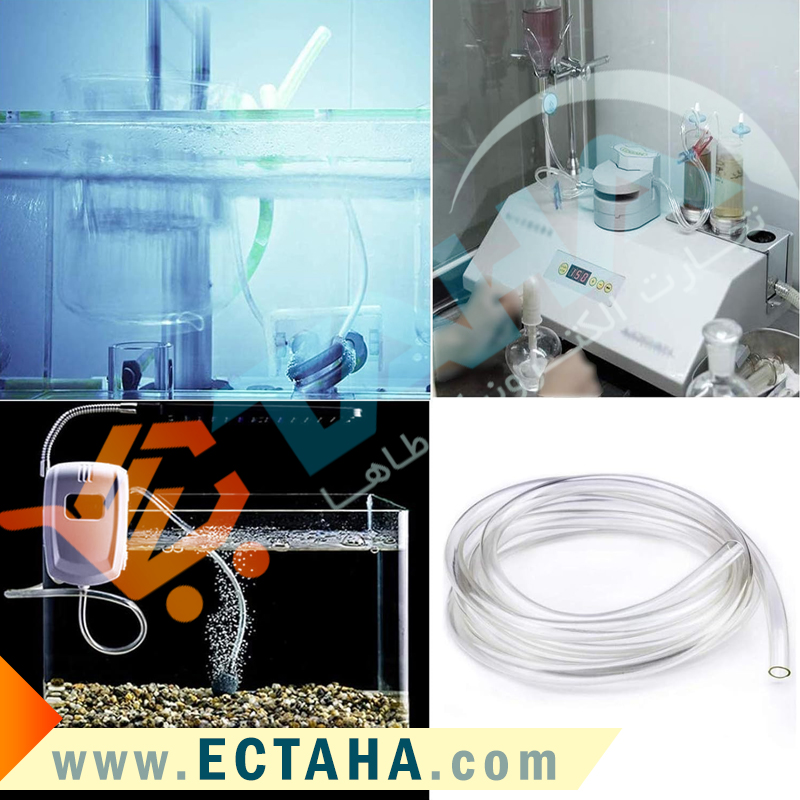

۶. تجهیزات آزمایشگاهی انتقال مایع

در بعضی آزمایشگاه‌ها، لازم است آب یا محلول سازگار میان چند محفظه منتقل شود.

شیلنگ می‌تواند بخشی از این مسیر باشد.

قطر داخلی ۱۰ میلی‌متر در شیلنگ ۱۰×۱۴ باعث ایجاد حجم داخلی اسمی حدود ۷۸٫۵۴ میلی‌لیتر در هر متر می‌شود.

این مقدار برای محاسبه اولیه حجم سیال موجود در مسیر مفید است.

اگر دستگاه نیازمند شست‌وشو یا تخلیه دوره‌ای باشد، دانستن این حجم اهمیت پیدا می‌کند.

اما برای محلول‌های حساس باید احتمال جذب، نفوذ یا واکنش مواد با گرید سیلیکون بررسی شود.

همچنین کاربردهای نیازمند استریل‌سازی یا خلوص ویژه ممکن است به محصول دارای تأییدیه مشخص نیاز داشته باشند.

۷. تجهیزات انتقال هوای کم‌فشار

در بعضی تجهیزات صنعتی و آزمایشگاهی، هوا از طریق شیلنگ به محفظه دیگری منتقل می‌شود.

اگر قطر داخلی ۱۰ میلی‌متر با نیاز جریان و اتصال دستگاه سازگار باشد، شیلنگ ۱۰×۱۴ از نظر ابعادی قابل بررسی است.

اما فشار هوا باید در محدوده مجاز محصول باشد.

اگر سیستم دارای هوای فشرده با فشار قابل‌توجه است، استفاده از شیلنگ عمومی بدون تأیید فشار مجاز مناسب نیست.

همچنین کیفیت اتصال برای جلوگیری از نشتی و جداشدن شیلنگ اهمیت دارد.

۸. سیستم‌های هوادهی

در بعضی دستگاه‌های هوادهی، هوا به کمک پمپ یا منبع مناسب به بخش مصرف‌کننده هدایت می‌شود.

قطر داخلی شیلنگ در طراحی چنین مسیرهایی اهمیت دارد.

سایز ۱۰×۱۴ می‌تواند در صورت سازگاری شرایط کاری با مشخصات محصول بررسی شود.

در این کاربرد، طول مسیر و تعداد خم‌ها باید در نظر گرفته شوند.

اگر شیلنگ در محل عبور از نگهدارنده فشرده شود، ممکن است سطح مؤثر عبور هوا کاهش پیدا کند.

بنابراین نصب مناسب به‌اندازه انتخاب قطر اهمیت دارد.

۹. سیستم‌های تخلیه آب و سیالات سازگار

در بعضی دستگاه‌ها، مایع اضافی از یک محفظه به مخزن جمع‌آوری هدایت می‌شود.

اگر انتقال به کمک اختلاف ارتفاع انجام شود، مسیر شیلنگ باید به شکلی طراحی شود که از تجمع غیرضروری مایع جلوگیری شود.

شیلنگ ۱۰×۱۴ برای بعضی از این مسیرها از نظر ابعاد قابل بررسی است.

قطر داخلی ۱۰ میلی‌متر می‌تواند در محاسبات اولیه ظرفیت هندسی مسیر استفاده شود.

اما عملکرد واقعی تخلیه به اختلاف ارتفاع، شیب مسیر و شرایط سیال بستگی دارد.

اگر تخلیه به کمک مکش انجام می‌شود، مقاومت شیلنگ در برابر خلأ نیز اهمیت پیدا می‌کند.

۱۰. تجهیزات شست‌وشوی صنعتی سبک

در برخی دستگاه‌های شست‌وشو، آب یا محلول پاک‌کننده از یک مخزن به قسمت مصرف‌کننده منتقل می‌شود.

شیلنگ ۱۰×۱۴ در صورت سازگاری ابعاد و شرایط کاری می‌تواند برای بعضی از این کاربردها بررسی شود.

در این کاربرد، نوع ماده شوینده اهمیت زیادی دارد.

سیلیکون معمولی برای تمام حلال‌ها و مواد شیمیایی مناسب نیست.

بنابراین قبل از استفاده از محلول‌های خاص باید سازگاری شیمیایی بررسی شود.

همچنین اگر مایع دارای ذرات ساینده است، مقاومت محصول در برابر سایش داخلی اهمیت دارد.

۱۱. اتصالات ثابت میان بخش‌های دستگاه

در بعضی ماشین‌آلات، شیلنگ میان دو قسمت ثابت نصب می‌شود.

ممکن است این اتصال برای مدت طولانی در همان موقعیت باقی بماند.

در چنین شرایطی، علاوه بر قطر داخلی، طول مناسب و نحوه قرارگیری شیلنگ اهمیت دارند.

سایز ۱۰×۱۴ می‌تواند در صورت تناسب با اتصالات و شرایط مکانیکی برای برخی از این مسیرها قابل بررسی باشد.

بهتر است شیلنگ بدون کشش دائمی نصب شود.

همچنین اگر مسیر دارای خم است، باید از انتقال نیروی زیاد به محل اتصال جلوگیری شود.

۱۲. تجهیزات دارای مسیر انتقال سیال در فضای محدود

در بعضی دستگاه‌ها، شیلنگ باید از کنار قطعات الکترونیکی، نگهدارنده‌های مکانیکی یا سایر مسیرهای انتقال عبور کند.

در این شرایط، قطر خارجی اهمیت زیادی دارد.

اگر دستگاه به قطر داخلی ۱۰ میلی‌متر نیاز داشته باشد، اما فضای نصب برای قطر خارجی ۱۴ میلی‌متر طراحی شده باشد، شیلنگ ۱۰×۱۴ می‌تواند از نظر ابعاد بررسی شود.

بااین‌حال، باید از تماس با لبه‌های تیز و قطعات متحرک جلوگیری شود.

همچنین وجود فضای کافی برای خم‌شدن و سرویس شیلنگ ضروری است.

۱۳. دستگاه‌های نمونه‌برداری از آب

در بعضی فرآیندهای صنعتی و آزمایشگاهی، نمونه آب از یک مخزن یا مسیر مشخص برداشت می‌شود.

اگر جنس سیلیکون با شرایط نمونه‌برداری سازگار باشد، شیلنگ ۱۰×۱۴ از نظر هندسی قابل بررسی است.

در چنین کاربردی، حجم داخلی شیلنگ اهمیت دارد.

برای مثال، یک مسیر دومتره با این سایز، حدود ۱۵۷٫۰۸ میلی‌لیتر حجم داخلی اسمی دارد.

این عدد برای برآورد اولیه حجم سیال در مسیر مفید است.

اما اگر نمونه برای آنالیز دقیق شیمیایی یا میکروبی استفاده می‌شود، مناسب بودن جنس و روش شست‌وشوی شیلنگ باید به‌صورت مستقل بررسی شود.

۱۴. تجهیزات دارای اتصال قابل سرویس

در بعضی دستگاه‌ها، شیلنگ باید هنگام تعمیر یا سرویس از روی اتصال جدا شود.

در این کاربرد، وضعیت دهانه شیلنگ اهمیت دارد.

اگر نصب و جداسازی به‌طور مکرر انجام شود، ممکن است دهانه تحت تغییر شکل تکراری قرار گیرد.

شیلنگ ۱۰×۱۴ باید با نازل متناسب نصب شود و از کشش بیش از اندازه جلوگیری گردد.

همچنین پس از سرویس، بررسی دهانه از نظر پارگی یا تغییر شکل ضروری است.

ضخامت ۲ میلی‌متری به‌تنهایی عمر مشخصی برای نصب و جداسازی مکرر تضمین نمی‌کند.

۱۵. پروژه‌های طراحی و نمونه‌سازی دستگاه

در مرحله طراحی یک دستگاه جدید، ممکن است لازم باشد چند شیلنگ با قطر داخلی یکسان و ضخامت متفاوت مقایسه شوند.

برای مثال، سایزهای ۱۰×۱۳، ۱۰×۱۴، ۱۰×۱۵ و ۱۰×۱۶ می‌توانند در شرایط یکسان مورد بررسی قرار گیرند.

در این مقایسه می‌توان مواردی مانند نیروی لازم برای خم‌کردن، تغییر شکل در محل بست، تناسب با نازل و مقدار فضای موردنیاز را بررسی کرد.

سایز ۱۰×۱۴ در این مجموعه دارای دیواره ۲ میلی‌متری است.

بنابراین یکی از گزینه‌های میانی برای مقایسه هندسی و مکانیکی محسوب می‌شود.

برای دستیابی به نتیجه معتبر، بهتر است سختی و گرید سیلیکون نمونه‌ها مشخص باشند.

انتخاب شیلنگ ۱۰×۱۴ برای پمپ آب

یکی از موضوعات مهم هنگام خرید، مناسب بودن شیلنگ برای پمپ آب است.

پاسخ به این موضوع تنها به قطر داخلی و ضخامت دیواره بستگی ندارد.

برای انتخاب صحیح باید نوع پمپ، فشار، دبی، شرایط مکش و نوع اتصال مشخص باشند.

نصب در خروجی پمپ

در خروجی پمپ، فشار داخل شیلنگ ممکن است بیشتر از فشار محیط باشد.

در این شرایط، دیواره تحت تنش قرار می‌گیرد.

اگر فشار از محدوده مجاز محصول بیشتر باشد، ممکن است تغییر شکل نامناسب ایجاد شود.

بنابراین باید فشار کاری مجاز واقعی شیلنگ تأیید شده باشد.

نصب در ورودی پمپ

در ورودی بعضی پمپ‌ها، فشار داخلی ممکن است کمتر از فشار محیط باشد.

در این وضعیت، اختلاف فشار می‌تواند باعث تمایل دیواره به جمع‌شدن به سمت داخل شود.

اگر جمع‌شدگی شدید باشد، سطح مقطع مسیر کاهش پیدا می‌کند.

بنابراین مقاومت شیلنگ در برابر مکش باید بررسی شود.

پمپ دارای فشار ضربانی

در بعضی پمپ‌ها، فشار در طول زمان ثابت نیست.

تغییرات مکرر فشار می‌توانند شرایط بارگذاری متفاوتی نسبت به فشار ثابت ایجاد کنند.

اگر دستگاه چنین شرایطی دارد، فشار بیشینه و مقاومت شیلنگ در برابر بارگذاری متغیر باید بررسی شوند.

پمپ پریستالتیک

در پمپ پریستالتیک، شیلنگ به‌طور متوالی توسط غلتک یا مکانیزم مشابه فشرده می‌شود.

بنابراین ابعاد، سختی و مقاومت خستگی شیلنگ باید با هد پمپ سازگار باشند.

شیلنگ ۱۰×۱۴ صرفاً به دلیل جنس سیلیکونی یا ضخامت ۲ میلی‌متری، لزوماً برای این نوع پمپ مناسب نیست.

راهنمای انتخاب نازل و بست برای شیلنگ ۱۰×۱۴

انتخاب اتصال مناسب یکی از مهم‌ترین مراحل نصب شیلنگ است.

قطر داخلی اسمی این محصول ۱۰ میلی‌متر است.

اما ابعاد واقعی نازل ممکن است با مقدار اسمی تفاوت داشته باشند.

بررسی قطر نازل

بعضی نازل‌ها دارای برجستگی یا شیار نگهدارنده هستند.

در چنین اتصالاتی، قطر بزرگ‌ترین قسمت نازل و سختی شیلنگ اهمیت دارند.

اگر نصب به نیروی بسیار زیاد نیاز دارد، ممکن است اندازه اتصال مناسب نباشد.

اگر شیلنگ بیش از اندازه آزاد روی رابط قرار گیرد نیز احتمال اتصال نامطمئن وجود دارد.

انتخاب بست متناسب

در بعضی مدارها، استفاده از بست ضروری است.

بست باید با قطر خارجی ۱۴ میلی‌متری و جنس سیلیکون سازگار باشد.

اگر بست بیش از اندازه سفت شود، ممکن است به دیواره فشار وارد کند یا باعث تغییر شکل موضعی شود.

اگر بست بیش از اندازه شل باشد، ممکن است اتصال مطمئنی ایجاد نکند.

جلوگیری از خم نزدیک نازل

اگر شیلنگ بلافاصله پس از خروج از اتصال با زاویه تندی خم شود، ممکن است نیروی مکانیکی اضافی به نازل وارد کند.

این موضوع در اتصالات پلاستیکی یا قطعات حساس اهمیت دارد.

بهتر است مسیر به‌گونه‌ای طراحی شود که شیلنگ بدون خم اجباری از اتصال خارج شود.

انتخاب طول مناسب

شیلنگ نباید برای رسیدن به محل اتصال به‌صورت دائمی کشیده شود.

همچنین طول بسیار زیاد می‌تواند باعث ایجاد حلقه‌های اضافی و افزایش حجم داخلی مسیر شود.

بنابراین طول مناسب باید با توجه به موقعیت اتصالات تعیین شود.

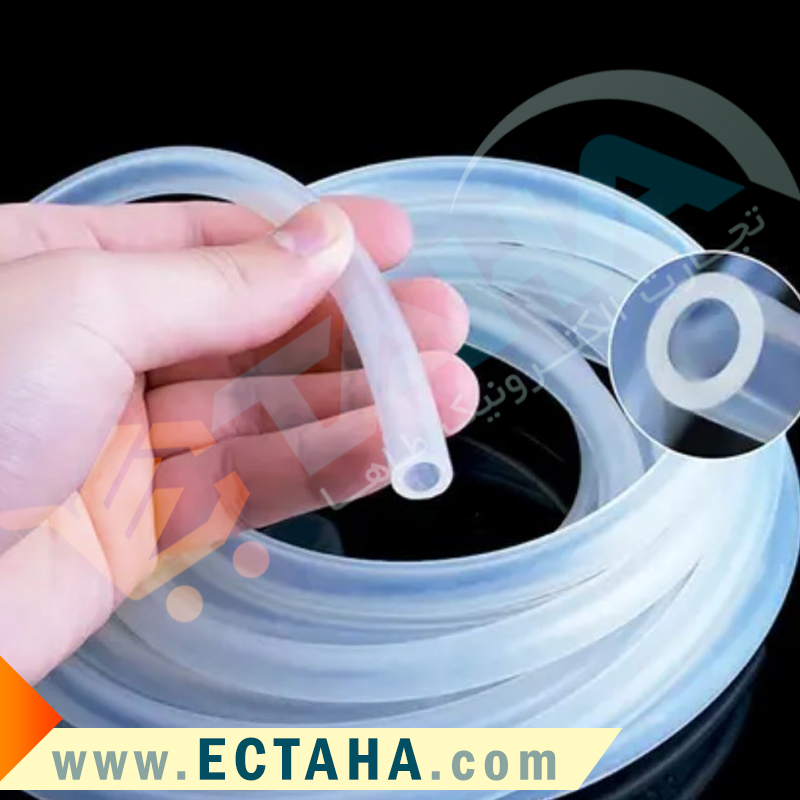

بررسی خم‌پذیری شیلنگ سیلیکونی ۱۰×۱۴

سیلیکون یک ماده الاستومری است و در شرایط مناسب قابلیت تغییر شکل دارد.

اما میزان انعطاف‌پذیری شیلنگ به سختی ماده، ضخامت دیواره، قطر خارجی و دما بستگی دارد.

در شیلنگ ۱۰×۱۴، دیواره ۲ میلی‌متری در مقایسه با سایزهای نازک‌تر و ضخیم‌تر رفتار متفاوتی ایجاد می‌کند.

مقایسه با شیلنگ ۱۰×۱۳

در صورت یکسان بودن جنس و سختی، ممکن است برای خم‌کردن شیلنگ ۱۰×۱۴ نیروی بیشتری نسبت به ۱۰×۱۳ لازم باشد.

مقایسه با شیلنگ ۱۰×۱۶

سایز ۱۰×۱۶ دارای دیواره ۳ میلی‌متری است.

بنابراین از نظر هندسی ضخیم‌تر بوده و ممکن است رفتار خمشی متفاوتی داشته باشد.

آیا شیلنگ ۱۰×۱۴ تا می‌خورد؟

در شرایط نامناسب، امکان تغییر شکل مقطع و تاخوردگی وجود دارد.

اگر شعاع خم بسیار کوچک باشد، قسمت داخلی خم ممکن است فشرده شود.

این موضوع می‌تواند سطح مؤثر عبور سیال را کاهش دهد.

آیا حداقل شعاع خم مشخصی دارد؟

حداقل شعاع خم مجاز باید مطابق مشخصات واقعی محصول یا آزمون مناسب تعیین شود.

نمی‌توان تنها از روی قطر و ضخامت دیواره، شعاع خم ایمن مشخصی اعلام کرد.

حجم داخلی شیلنگ سیلیکونی ۱۰×۱۴

حجم داخلی شیلنگ یکی از اطلاعات کاربردی برای طراحی مدارهای انتقال مایع است.

قطر داخلی این محصول ۱۰ میلی‌متر است.

بنابراین شعاع داخلی برابر ۵ میلی‌متر خواهد بود.

با استفاده از فرمول مساحت دایره:

سطح مقطع داخلی = π × ۵² ≈ ۷۸٫۵۴ میلی‌متر مربع

در نتیجه، حجم داخلی اسمی هر متر شیلنگ حدود ۷۸٫۵۴ میلی‌لیتر است.

طول شیلنگ  |  حجم داخلی تقریبی

۲۵ سانتی‌متر۱۹٫۶۳ میلی‌لیتر
۵۰ سانتی‌متر۳۹٫۲۷ میلی‌لیتر
۷۵ سانتی‌متر۵۸٫۹۰ میلی‌لیتر
۱ متر۷۸٫۵۴ میلی‌لیتر
۱٫۵ متر۱۱۷٫۸۱ میلی‌لیتر
۲ متر۱۵۷٫۰۸ میلی‌لیتر
۳ متر۲۳۵٫۶۲ میلی‌لیتر
۵ متر۳۹۲٫۷۰ میلی‌لیتر

این مقادیر بر اساس قطر داخلی اسمی محاسبه شده‌اند.

تلرانس تولید، تغییر شکل شیلنگ تحت فشار و حجم اتصالات در آن‌ها لحاظ نشده است.

مثال کاربردی: مسیر سه‌متری

فرض کنید در یک دستگاه صنعتی، سه متر شیلنگ ۱۰×۱۴ برای انتقال آب استفاده شده باشد.

حجم داخلی اسمی این مسیر حدود ۲۳۵٫۶۲ میلی‌لیتر خواهد بود.

این مقدار برای برآورد اولیه حجم سیال موجود در مسیر مفید است.

اگر دستگاه نیازمند شست‌وشو یا تخلیه دوره‌ای باشد، این اطلاعات می‌توانند در طراحی فرآیند کمک کنند.

اما حجم واقعی مایع باقی‌مانده پس از تخلیه به شیب مسیر و نحوه نصب بستگی دارد.

مقدار ماده سیلیکونی و وزن نسبی شیلنگ ۱۰×۱۴

برای محاسبه مقدار هندسی ماده سیلیکونی، از اختلاف سطح مقطع خارجی و داخلی استفاده می‌شود.

فرمول:

سطح مقطع ماده سیلیکونی = π ÷ ۴ × (قطر خارجی² − قطر داخلی²)

در شیلنگ ۱۰×۱۴:

۳٫۱۴۱۶ ÷ ۴ × (۱۴² − ۱۰²) ≈ ۷۵٫۴۰ میلی‌متر مربع

بنابراین حجم هندسی ماده سیلیکونی در هر متر شیلنگ حدود ۷۵٫۴۰ سانتی‌متر مکعب است.

مقایسه مقدار ماده با سایزهای دیگر

سایز  |  سطح مقطع ماده سیلیکونی

۱۰×۱۳۵۴٫۱۹ میلی‌متر مربع
۱۰×۱۴۷۵٫۴۰ میلی‌متر مربع
۱۰×۱۵۹۸٫۱۷ میلی‌متر مربع
۱۰×۱۶۱۲۲٫۵۲ میلی‌متر مربع
۱۰×۱۷۱۴۸٫۴۴ میلی‌متر مربع

این جدول نشان می‌دهد که افزایش قطر خارجی در شیلنگ‌هایی با قطر داخلی ثابت، مقدار ماده سیلیکونی را افزایش می‌دهد.

آیا شیلنگ ۱۰×۱۴ از ۱۰×۱۳ سنگین‌تر است؟

در صورت یکسان بودن جنس، چگالی و طول، سایز ۱۰×۱۴ به دلیل مقدار بیشتر ماده سیلیکونی جرم بیشتری خواهد داشت.

آیا می‌توان وزن دقیق هر متر را محاسبه کرد؟

برای محاسبه وزن باید چگالی واقعی گرید سیلیکون مشخص باشد.

بدون اطلاعات معتبر تولیدکننده نمی‌توان وزن دقیق هر متر را اعلام کرد.

آیا مقدار بیشتر ماده سیلیکونی به معنی کیفیت بالاتر است؟

خیر.

مقدار سیلیکون یک ویژگی هندسی است.

کیفیت واقعی به نوع مواد اولیه، یکنواختی تولید، سختی، دقت ابعادی و خواص مکانیکی وابسته است.

مقاومت حرارتی شیلنگ سیلیکونی نسوز ۱۰×۱۴

سیلیکون در گریدهای مختلف برای شرایط دمایی متفاوت تولید می‌شود.

بعضی گریدهای صنعتی سیلیکون برای کاربردهایی با محدوده دمایی گسترده طراحی شده‌اند.

برای مثال، در مشخصات برخی محصولات سیلیکونی محدوده‌هایی نزدیک به منفی ۶۰ تا مثبت ۲۰۰ درجه سانتی‌گراد ذکر می‌شود.

اما این اعداد برای تمام شیلنگ‌های سیلیکونی معتبر نیستند.

محدوده دمای کاری شیلنگ ۱۰×۱۴ باید مطابق اطلاعات واقعی تولیدکننده تعیین شود.

آیا دیواره ۲ میلی‌متری باعث تحمل دمای بالاتر می‌شود؟

ضخامت دیواره می‌تواند بر نحوه انتقال گرما اثر بگذارد.

اما به‌تنهایی دمای مجاز ماده سیلیکونی را تعیین نمی‌کند.

بنابراین نمی‌توان گفت سایز ۱۰×۱۴ صرفاً به دلیل دیواره ضخیم‌تر از ۱۰×۱۳، دمای بالاتری تحمل می‌کند.

آیا شیلنگ ۱۰×۱۴ برای آب گرم مناسب است؟

در صورت تأیید گرید، فشار و دمای کاری، می‌توان آن را برای برخی مسیرهای انتقال آب گرم بررسی کرد.

آیا این شیلنگ برای مجاورت با قطعات گرم مناسب است؟

این موضوع به دمای واقعی سطح قطعه، فاصله شیلنگ و مشخصات حرارتی گرید سیلیکون بستگی دارد.

نباید صرفاً بر اساس نام نسوز، شیلنگ را در تماس با سطوح بسیار داغ قرار داد.

آیا اصطلاح نسوز به معنی تحمل شعله مستقیم است؟

خیر.

اصطلاح «نسوز» در بازار معمولاً برای معرفی مقاومت حرارتی بعضی محصولات سیلیکونی استفاده می‌شود.

اما به معنی غیرقابل‌اشتعال بودن یا مجاز بودن تماس مستقیم با شعله نیست.

سازگاری شیمیایی شیلنگ سیلیکونی ۱۰×۱۴

نوع سیال یکی از مهم‌ترین عوامل در انتخاب شیلنگ است.

سیلیکون برای تمام روغن‌ها، سوخت‌ها، حلال‌ها و مواد شیمیایی مناسب نیست.

برای مثال، استفاده از شیلنگ سیلیکونی معمولی برای انتقال بنزین یا بعضی حلال‌های آلی بدون بررسی سازگاری شیمیایی توصیه نمی‌شود.

در کاربردهای صنعتی باید نام دقیق سیال، غلظت، دما و مدت تماس مشخص باشند.

همچنین در بعضی کاربردهای آزمایشگاهی، احتمال جذب یا نفوذ مواد از طریق دیواره سیلیکونی اهمیت دارد.

آیا برای تماس با مواد غذایی مناسب است؟

تنها در صورتی که گرید و تأییدیه معتبر تماس با مواد غذایی برای محصول واقعی وجود داشته باشد.

آیا برای آب آشامیدنی مناسب است؟

مناسب بودن برای تماس با آب آشامیدنی نیز به گرید و مدارک معتبر همان محصول وابسته است.

آیا ضخامت بیشتر مقاومت شیمیایی را افزایش می‌دهد؟

ضخامت می‌تواند بر رفتار نفوذ مواد اثر بگذارد، اما به‌تنهایی سازگاری شیمیایی ماده را تعیین نمی‌کند.

آیا برای انتقال روغن مناسب است؟

باید نوع دقیق روغن مشخص شود.

سیلیکون معمولی در برابر تمام روغن‌ها مقاومت یکسانی ندارد.

بنابراین سازگاری شیمیایی باید پیش از استفاده تأیید شود.

راهنمای انتخاب و خرید شیلنگ سیلیکونی نسوز ۱۰×۱۴

۱. قطر داخلی را مشخص کنید

قطر داخلی اسمی این محصول ۱۰ میلی‌متر است.

این اندازه باید با نیاز جریان و ابعاد اتصال دستگاه هماهنگ باشد.

۲. قطر خارجی را بررسی کنید

قطر خارجی شیلنگ ۱۴ میلی‌متر است.

باید فضای کافی برای نصب و عبور آن وجود داشته باشد.

۳. ضخامت دیواره را در نظر بگیرید

دیواره ۲ میلی‌متری یکی از ویژگی‌های اصلی این محصول است.

انتخاب آن باید با شرایط مکانیکی دستگاه هماهنگ باشد.

۴. قطر واقعی نازل را اندازه‌گیری کنید

تناسب اتصال تنها از روی نام سایز مشخص نمی‌شود.

۵. فشار کاری را بررسی کنید

اگر شیلنگ در مدار تحت فشار استفاده می‌شود، فشار مجاز واقعی باید تأیید شود.

۶. شرایط مکش را مشخص کنید

در صورت استفاده در ورودی پمپ، مقاومت در برابر جمع‌شدگی اهمیت دارد.

۷. دمای کاری را بررسی کنید

دمای سیال و محیط باید با محدوده مجاز گرید سیلیکون سازگار باشند.

۸. نوع سیال را مشخص کنید

سازگاری شیمیایی محصول با آب، هوا یا ماده موردنظر باید بررسی شود.

۹. شعاع خم مسیر را در نظر بگیرید

شیلنگ نباید با خم شدید یا فشار مکانیکی نامناسب نصب شود.

۱۰. طول مناسب انتخاب کنید

طول شیلنگ باید با فاصله اتصالات و نحوه نصب هماهنگ باشد.

۱۱. بست مناسب انتخاب کنید

بست باید با قطر خارجی ۱۴ میلی‌متری و خواص واقعی سیلیکون سازگار باشد.

۱۲. الزامات ویژه را بررسی کنید

برای کاربردهای غذایی، پزشکی، آزمایشگاهی حساس یا صنعتی دارای الزامات خاص، ممکن است گرید و تأییدیه معتبر ضروری باشد.

نحوه نصب شیلنگ سیلیکونی ۱۰×۱۴ میلی‌متر

۱. قطر واقعی نازل یا رابط دستگاه را اندازه‌گیری کنید.

۲. تناسب قطر داخلی ۱۰ میلی‌متری شیلنگ با اتصال را بررسی کنید.

۳. فضای کافی برای قطر خارجی ۱۴ میلی‌متر در نظر بگیرید.

۴. مسیر نصب را پیش از برش مشخص کنید.

۵. از ایجاد خم‌های بسیار تند و پیچ‌خوردگی جلوگیری کنید.

۶. طول شیلنگ را متناسب با فاصله اتصالات انتخاب کنید.

۷. شیلنگ را با ابزار تمیز و مناسب، عمود بر محور برش دهید.

۸. دهانه شیلنگ را از نظر پارگی، آلودگی یا تغییر شکل بررسی کنید.

۹. شیلنگ را بدون کشش غیرضروری روی اتصال مناسب نصب کنید.

۱۰. در صورت نیاز از بست متناسب با جنس و قطر خارجی شیلنگ استفاده کنید.

۱۱. از سفت‌کردن بیش از اندازه بست جلوگیری کنید.

۱۲. در مسیرهای بلند، نگهدارنده مناسب در نظر بگیرید.

۱۳. شیلنگ را از تماس دائمی با لبه‌های تیز و قطعات متحرک دور نگه دارید.

۱۴. اگر دستگاه دارای لرزش است، نیروهای واردشده به محل اتصال را بررسی کنید.

۱۵. اگر شیلنگ در نزدیکی منبع حرارت قرار می‌گیرد، دمای واقعی محل نصب را کنترل کنید.

۱۶. پس از راه‌اندازی، مسیر را در شرایط کاری مجاز از نظر نشتی، تغییر شکل و وضعیت اتصالات بررسی کنید.

نکته مهم درباره نصب شیلنگ ۱۰×۱۴

این محصول دارای دیواره ۲ میلی‌متری است.

هنگام نصب روی نازل باید از کشش بیش از اندازه دهانه جلوگیری شود.

همچنین بست نباید نیرویی ایجاد کند که باعث فشردگی غیرعادی یا آسیب موضعی شود.

اگر مسیر دارای خم نزدیک به اتصال است، بهتر است موقعیت نازل یا شکل مسیر بازنگری شود.

اشتباهات رایج هنگام انتخاب شیلنگ ۱۰×۱۴

انتخاب فقط بر اساس قطر داخلی

قطر داخلی ۱۰ میلی‌متر مهم است، اما قطر خارجی ۱۴ میلی‌متر نیز باید با فضای نصب سازگار باشد.

جایگزینی با ۸×۱۴ فقط به دلیل قطر خارجی یکسان

این دو شیلنگ قطر داخلی متفاوتی دارند.

بنابراین ممکن است برای یک نازل یا مدار یکسان مناسب نباشند.

تصور افزایش ظرفیت عبور با ضخیم‌تر شدن دیواره

شیلنگ‌های ۱۰×۱۳، ۱۰×۱۴ و ۱۰×۱۵ قطر داخلی اسمی یکسان دارند.

بنابراین سطح مقطع هندسی عبور آن‌ها برابر است.

استفاده در فشار بالا بدون تأیید

دیواره ۲ میلی‌متری به‌تنهایی فشار مجاز را تعیین نمی‌کند.

استفاده در خلأ بدون بررسی

مقاومت در برابر جمع‌شدگی تحت مکش باید تأیید شود.

خم‌کردن بیش از اندازه

خم شدید ممکن است باعث تغییر شکل مقطع داخلی و محدود شدن عبور سیال شود.

استفاده از بست نامناسب

بست بیش از اندازه سفت می‌تواند به دیواره فشار وارد کند.

استفاده برای سیال ناسازگار

تمام مواد شیمیایی، روغن‌ها و سوخت‌ها با سیلیکون معمولی سازگار نیستند.

فرض تحمل شعله مستقیم

نام نسوز به معنی مجاز بودن تماس مستقیم با شعله نیست.

بی‌توجهی به تلرانس واقعی

قطرهای اعلام‌شده اسمی هستند و برای بعضی اتصالات دقیق، تلرانس واقعی تولید اهمیت دارد.

شرایط نگهداری و بررسی دوره‌ای شیلنگ سیلیکونی ۱۰×۱۴

برای حفظ کیفیت محصول، بهتر است شیلنگ در محیط تمیز و دور از تماس با اجسام تیز نگهداری شود.

از قرار دادن اجسام سنگین روی شیلنگ و ایجاد فشردگی شدید برای مدت طولانی جلوگیری کنید.

اگر محصول به‌صورت حلقه‌شده نگهداری می‌شود، شعاع حلقه باید به‌اندازه‌ای باشد که تغییر شکل غیرعادی ایجاد نشود.

در کاربردهای صنعتی، بررسی دوره‌ای وضعیت شیلنگ اهمیت دارد.

موارد مهم عبارت‌اند از:

  • ترک یا پارگی سطح خارجی
  • تغییر شکل دائمی
  • آثار سایش
  • آسیب در محل بست
  • نشتی اتصالات
  • تاخوردگی در مسیر
  • تماس با قطعات داغ
  • سخت‌شدگی غیرعادی
  • تغییر موقعیت شیلنگ
  • فشردگی در محل نگهدارنده
  • وضعیت دهانه شیلنگ پس از سرویس

در صورت مشاهده آسیب یا نشتی، شرایط استفاده باید بررسی شود و در صورت لزوم شیلنگ تعویض گردد.

قیمت شیلنگ سیلیکونی نسوز سایز ۱۰×۱۴ میلی‌متر

قیمت شیلنگ سیلیکونی نسوز ۱۰×۱۴ به عواملی مانند کیفیت مواد اولیه، گرید سیلیکون، سختی، دقت تولید، ضخامت دیواره، متراژ سفارش و شرایط تأمین بستگی دارد.

این محصول در مقایسه با سایز ۱۰×۱۳ مقدار بیشتری ماده سیلیکونی در هر متر دارد.

در مقابل، نسبت به سایزهای ۱۰×۱۵، ۱۰×۱۶ و ۱۰×۱۷ مقدار ماده کمتری مصرف می‌کند.

این اختلاف می‌تواند بر وزن نسبی و هزینه مواد اولیه اثر بگذارد.

بااین‌حال، قیمت نهایی فقط بر اساس مقدار ماده سیلیکونی تعیین نمی‌شود.

کیفیت ساخت، تلرانس ابعادی، خواص مکانیکی و شرایط تأمین نیز اهمیت دارند.

در فروشگاه تجارت الکترونیک طاها می‌توانید مشخصات و قیمت شیلنگ سیلیکونی نسوز سایز ۱۰×۱۴ میلی‌متر را بررسی کرده و متراژ موردنیاز خود را انتخاب کنید.

پیشنهاد می‌شود پیش از خرید، علاوه بر قیمت، قطر اتصال، فشار و دمای کاری، نوع سیال، فضای نصب و شرایط خم‌شدگی بررسی شوند.

محصولات مرتبط

دو محصول اول قطر داخلی یکسان ۱۰ میلی‌متری دارند، اما از نظر ضخامت دیواره و قطر خارجی متفاوت‌اند. دو محصول بعدی نیز مانند سایز ۱۰×۱۴ دارای قطر خارجی ۱۴ میلی‌متری هستند، ولی قطر داخلی کوچک‌تر، دیواره ضخیم‌تر و ظرفیت هندسی عبور متفاوتی دارند.

همچنین برای مشاهده مجموعه کامل محصولات، مشخصات عمومی و راهنمای انتخاب سایز، به صفحه مرجع انواع شیلنگ سیلیکونی نسوز در فروشگاه تجارت الکترونیک طاها مراجعه کنید.


سؤالات متداول

۱. شیلنگ سیلیکونی ۱۰×۱۴ چه ابعادی دارد؟

قطر داخلی آن ۱۰ میلی‌متر، قطر خارجی ۱۴ میلی‌متر و ضخامت دیواره ۲ میلی‌متر است.

۲. عدد ۱۰ در نام شیلنگ چه معنایی دارد؟

عدد ۱۰ نشان‌دهنده قطر داخلی اسمی محصول بر حسب میلی‌متر است.

۳. عدد ۱۴ نشان‌دهنده چیست؟

عدد ۱۴ قطر خارجی اسمی شیلنگ بر حسب میلی‌متر را مشخص می‌کند.

۴. ضخامت دیواره شیلنگ ۱۰×۱۴ چقدر است؟

ضخامت اسمی دیواره در هر طرف مجرای داخلی برابر ۲ میلی‌متر است.

۵. تفاوت شیلنگ ۱۰×۱۴ با ۱۰×۱۳ چیست؟

قطر داخلی هر دو برابر است، اما شیلنگ ۱۰×۱۴ دارای دیواره ۲ میلی‌متری و قطر خارجی ۱۴ میلی‌متری است.

۶. تفاوت شیلنگ ۱۰×۱۴ با ۱۰×۱۵ چیست؟

سایز ۱۰×۱۵ دارای دیواره ۲٫۵ میلی‌متری و قطر خارجی ۱۵ میلی‌متری است؛ درحالی‌که سایز ۱۰×۱۴ دیواره ۲ میلی‌متری دارد.

۷. آیا شیلنگ ۱۰×۱۵ ظرفیت عبور بیشتری دارد؟

خیر. هر دو دارای قطر داخلی اسمی ۱۰ میلی‌متر و سطح مقطع داخلی برابر هستند.

۸. تفاوت شیلنگ ۱۰×۱۴ با ۱۰×۱۶ چیست؟

سایز ۱۰×۱۶ دارای دیواره ۳ میلی‌متری و قطر خارجی ۱۶ میلی‌متری است؛ اما قطر داخلی هر دو برابر است.

۹. تفاوت شیلنگ ۱۰×۱۴ با ۸×۱۴ چیست؟

قطر خارجی هر دو ۱۴ میلی‌متر است، ولی شیلنگ ۱۰×۱۴ قطر داخلی بزرگ‌تر و دیواره نازک‌تری دارد.

۱۰. سطح مقطع داخلی سایز ۱۰×۱۴ چقدر بیشتر از ۸×۱۴ است؟

حدود ۵۶٫۳ درصد بیشتر است.

۱۱. آیا این اختلاف به معنی افزایش قطعی دبی است؟

خیر. دبی واقعی به فشار، طول مسیر، اتصالات، نوع سیال و مشخصات پمپ بستگی دارد.

۱۲. آیا شیلنگ ۱۰×۱۴ انعطاف‌پذیر است؟

جنس سیلیکونی آن انعطاف‌پذیر است، اما میزان واقعی انعطاف به سختی ماده، دما و ابعاد بستگی دارد.

۱۳. آیا دیواره ۲ میلی‌متری هنگام خم‌شدن اهمیت دارد؟

بله. ضخامت دیواره یکی از عوامل مؤثر بر نیروی لازم برای خم‌کردن و رفتار مکانیکی شیلنگ است.

۱۴. آیا شیلنگ ۱۰×۱۴ برای پمپ آب مناسب است؟

اگر قطر اتصال، فشار، دما و نوع سیال با مشخصات واقعی محصول سازگار باشند، برای بعضی مدارهای پمپاژ قابل بررسی است.

۱۵. آیا برای استفاده در ورودی پمپ مناسب است؟

مناسب بودن آن به میزان مکش و مقاومت واقعی شیلنگ در برابر جمع‌شدگی بستگی دارد.

۱۶. آیا شیلنگ ۱۰×۱۴ برای فشار بالا مناسب است؟

فشار کاری مجاز باید بر اساس اطلاعات فنی معتبر تعیین شود. ضخامت دیواره به‌تنهایی کافی نیست.

۱۷. آیا این شیلنگ برای انتقال آب مناسب است؟

در صورت تأیید گرید، فشار و دمای کاری، برای بعضی مسیرهای انتقال آب قابل بررسی است.

۱۸. آیا برای انتقال هوا مناسب است؟

برای بعضی مسیرهای انتقال هوا قابل بررسی است؛ اما استفاده در مدار هوای فشرده به تأیید فشار مجاز نیاز دارد.

۱۹. آیا این محصول برای مدار گردش آب مناسب است؟

در صورت سازگاری با قطر اتصال، فشار، دما و نوع سیال، برای بعضی مدارهای گردش آب قابل بررسی است.

۲۰. حجم داخلی یک متر شیلنگ ۱۰×۱۴ چقدر است؟

حجم داخلی اسمی هر متر حدود ۷۸٫۵۴ میلی‌لیتر است.

۲۱. حجم داخلی دو متر چقدر می‌شود؟

بر اساس ابعاد اسمی، حدود ۱۵۷٫۰۸ میلی‌لیتر است.

۲۲. مقدار ماده سیلیکونی در هر متر چقدر است؟

حجم هندسی اسمی ماده سیلیکونی در هر متر حدود ۷۵٫۴۰ سانتی‌متر مکعب است.

۲۳. آیا شیلنگ ۱۰×۱۴ از ۱۰×۱۳ سنگین‌تر است؟

در صورت یکسان بودن جنس، چگالی و طول، به دلیل مقدار بیشتر ماده سیلیکونی جرم بیشتری خواهد داشت.

۲۴. آیا شیلنگ ۱۰×۱۴ برای پمپ پریستالتیک مناسب است؟

مناسب بودن آن به مشخصات هد پمپ، سختی سیلیکون و مقاومت در برابر فشردگی تکراری بستگی دارد.

۲۵. آیا شیلنگ ۱۰×۱۴ برای آب گرم مناسب است؟

در صورت تأیید گرید، دمای کاری و فشار مجاز، برای بعضی مسیرهای آب گرم قابل بررسی است.

۲۶. آیا شیلنگ سیلیکونی ۱۰×۱۴ تا ۲۵۰ درجه سانتی‌گراد مقاومت دارد؟

این ویژگی باید برای گرید واقعی محصول تأیید شود و نمی‌توان آن را به تمام شیلنگ‌های سیلیکونی نسبت داد.

۲۷. آیا اصطلاح نسوز به معنی تحمل شعله مستقیم است؟

خیر. نام نسوز به‌تنهایی به معنی مجاز بودن تماس مستقیم با شعله نیست.

۲۸. آیا برای تجهیزات آزمایشگاهی مناسب است؟

برای بعضی مسیرهای انتقال سیالات سازگار قابل بررسی است، اما کاربردهای حساس ممکن است به گرید ویژه نیاز داشته باشند.

۲۹. آیا این شیلنگ برای مواد غذایی مناسب است؟

فقط در صورت وجود گرید و تأییدیه معتبر تماس با مواد غذایی.

۳۰. آیا شیلنگ ۱۰×۱۴ برای انتقال بنزین مناسب است؟

استفاده از سیلیکون معمولی برای بنزین بدون تأیید سازگاری شیمیایی توصیه نمی‌شود.

۳۱. آیا قطر خارجی ۱۴ میلی‌متر در انتخاب بست اهمیت دارد؟

بله. بست و نگهدارنده باید با قطر خارجی واقعی و خواص مکانیکی شیلنگ سازگار باشند.

۳۲. آیا می‌توان شیلنگ ۱۰×۱۴ را جایگزین ۱۰×۱۵ کرد؟

این دو قطر داخلی یکسان اما قطر خارجی و ضخامت دیواره متفاوت دارند. جایگزینی باید با بررسی شرایط نصب و عملکرد انجام شود.

۳۳. آیا شیلنگ ۱۰×۱۴ برای مسیرهای خم‌دار مناسب است؟

در صورت رعایت شعاع خم مناسب و جلوگیری از تاخوردگی، برای بعضی مسیرهای خم‌دار قابل بررسی است.

۳۴. آیا شیلنگ ۱۰×۱۴ به‌صورت متری عرضه می‌شود؟

بله. این محصول در فروشگاه تجارت الکترونیک طاها به‌صورت متری عرضه می‌شود.

جمع‌بندی

شیلنگ سیلیکونی نسوز سایز ۱۰×۱۴ میلی‌متر با قطر داخلی ۱۰ میلی‌متر، قطر خارجی ۱۴ میلی‌متر و ضخامت دیواره ۲ میلی‌متر، یکی از گزینه‌های قابل بررسی برای انتقال آب، هوا و سیالات سازگار در تجهیزات صنعتی و آزمایشگاهی است.

ویژگی اصلی این محصول، ترکیب مجرای داخلی ۱۰ میلی‌متری با دیواره ۲ میلی‌متری است.

این ساختار در مقایسه با شیلنگ ۱۰×۱۳ دارای دیواره ضخیم‌تر و مقدار بیشتری ماده سیلیکونی است.

در مقابل، نسبت به شیلنگ‌های ۱۰×۱۵ و ۱۰×۱۶ قطر خارجی کوچک‌تر و دیواره نازک‌تری دارد.

همچنین در مقایسه با سایز ۸×۱۴، با وجود قطر خارجی یکسان، مجرای داخلی بزرگ‌تر و دیواره نازک‌تری ایجاد می‌کند.

از نظر کاربرد، این محصول برای بعضی مدارهای گردش آب، اتصالات پمپ، تجهیزات آزمایشگاهی، مسیرهای انتقال هوا، سیستم‌های خنک‌کننده و مجموعه‌های صنعتی ثابت قابل بررسی است.

بااین‌حال، انتخاب نهایی باید بر اساس قطر واقعی اتصال، فشار و دمای کاری، نوع سیال، شرایط مکش، فضای نصب و شعاع خم انجام شود.

دیواره ۲ میلی‌متری به‌تنهایی فشار کاری، مقاومت در برابر خلأ یا عمر مفید محصول را مشخص نمی‌کند.

برای خرید شیلنگ سیلیکونی نسوز سایز ۱۰×۱۴ میلی‌متر و مقایسه آن با سایر ابعاد، می‌توانید محصولات فروشگاه تجارت الکترونیک طاها را بررسی کنید.

قطر داخلی
10 میل
قطر خارجی
14 میل
دما
60- ~ 250+ درجه سانتی گراد
رنگ
بی رنگ
شما هم درباره این کالا دیدگاه ثبت کنید
  • {{value}}
این دیدگاه به عنوان پاسخ شما به دیدگاهی دیگر ارسال خواهد شد. برای صرف نظر از ارسال این پاسخ، بر روی گزینه‌ی انصراف کلیک کنید.
دیدگاه خود را بنویسید.
تمام حقوق این وب سایت برای فروشگاه اینترنتی تجارت الکترونیک طاها محفوظ است و هرگونه کپی برداری غیرمجاز می باشد.
دسته‌بندی کالاها
