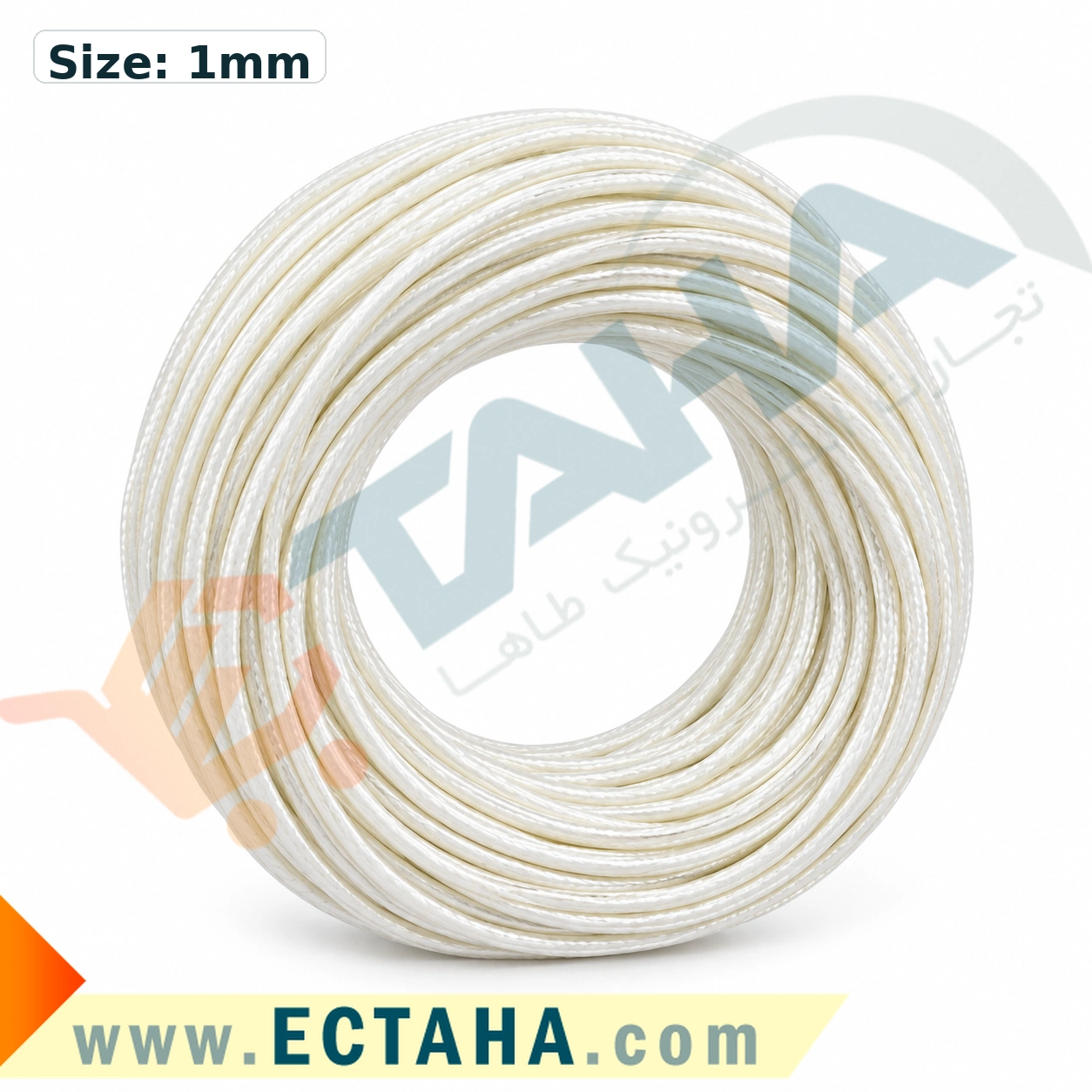

وارنیش سیلیکونی نسوز سفید 1 میلی‌متر
وارنیش سیلیکونی نسوز ۱۵۰۰ ولت سایز ۱ میلی‌متر
وارنیش سیلیکونی نسوز ۱۵۰۰ ولت سایز ۱ میلی‌متر غلاف بافته‌شده از الیاف شیشه بدون قلیا با پوشش رزین سیلیکونی است. این سایز قطر داخلی اسمی ۱ میلی‌متر دارد و با تمرکز بر حفاظت پایه قطعات و سیم‌های یک میلی‌متری در مونتاژ الکترونیکی برای برخی بخش‌های مناسب سیم‌کشی صنعتی و الکتریکی قابل بررسی است. طبق اطلاعات تأمین‌کننده، محدوده دمای کاری خانواده محصول منفی ۶۰ تا مثبت ۲۰۰ درجه سانتی‌گراد و میانگین حداقل ولتاژ شکست دی‌الکتریک پیش از پیرسازی ۱٫۵ کیلوولت AC است. انتخاب نهایی باید با اندازه‌گیری ابعاد واقعی قطعه، دما و طراحی عایقی دستگاه انجام شود.
معرفی و ویژگی ویژه این سایز
وارنیش فایبرگلاس سیلیکونی سایز ۱ میلی‌متر از سایزهای باریک این خانواده است و معمولاً در بررسی پوشش‌دهی بخش‌های کوتاه سیم و پایه قطعه مطرح می‌شود. ویژگی اصلی این سایز، امکان انتخاب دهانه‌ای کوچک‌تر از روکش‌های عمومی کابل است؛ بااین‌حال قطر یک میلی‌متر، قطر داخلی اسمی غلاف است و به معنای مناسب بودن برای سیمی با سطح مقطع مس ۱ میلی‌متر مربع نیست. برای خرید دقیق باید قطر خارجی واقعی سیم اندازه‌گیری شود. این تمایز به‌ویژه در مونتاژ منبع تغذیه، لامپ صنعتی یا برد کنترل اهمیت دارد.
مشخصات فنی وارنیش سیلیکونی ۱ میلی‌متر
| نام محصول | وارنیش سیلیکونی نسوز ۱۵۰۰ ولت سایز ۱ میلی‌متر |
| قطر داخلی اسمی | ۱ میلی‌متر |
| ساختار | بافت فایبرگلاس بدون قلیا با پوشش رزین سیلیکونی |
| محدوده دمای کاری اعلام‌شده | از منفی ۶۰ تا مثبت ۲۰۰ درجه سانتی‌گراد |
| میانگین حداقل ولتاژ شکست پیش از پیرسازی | ۱٫۵ کیلوولت AC (مشخصات تأمین‌کننده) |
| میانگین حداقل ولتاژ شکست پس از پیرسازی | ۱ کیلوولت AC (مشخصات تأمین‌کننده) |
| آزمون حرارتی اعلام‌شده | ۶ ساعت در ۲۴۵ درجه سانتی‌گراد، بدون ترک‌خوردگی |
| رفتار در آزمون شعله | VW-1 مطابق ادعای فنی تأمین‌کننده؛ گواهی محموله باید بررسی شود |
| رنگ اعلام‌شده | سفید؛ رنگ دیگر فقط با استعلام |
| کاربری | روکش عایق و محافظ موضعی سیم و اجزای مناسب الکتریکی |
| قطر خارجی و تلرانس این سایز | برای محموله واقعی باید اندازه‌گیری یا از تأمین‌کننده تأیید شود |
| نحوه خرید | بررسی قیمت و مقدار قابل سفارش در فروشگاه تجارت الکترونیک طاها |
این مشخصات عمومی بر اساس اطلاعات تأمین‌کننده این خانواده محصول است. ولتاژ شکست آزمایشگاهی به معنی ولتاژ کار دائم مجاز نیست؛ همچنین مشخصات سایزهای محصولات مشابه خارجی، بدون تأیید به کالای تجارت الکترونیک طاها نسبت داده نشده است.
کاربردهای تخصصی قابل بررسی برای وارنیش سایز ۱
عایق کردن پایه مقاومت و قطعات محوری
برخی مقاومت‌های محوری، دیودها یا قطعات دارای دو پایه طولانی ممکن است در نزدیکی بدنه فلزی یا قطعه دیگری مونتاژ شوند. در صورت نیاز به پوشش موضعی، وارنیش ۱ میلی‌متر می‌تواند از نظر ابعاد آزمایش شود. بهتر است روکش قبل از خم‌کردن نهایی پایه قرار گیرد و پس از نصب، فاصله عایقی طراحی حفظ شود.
خروجی‌های نازک حسگر و ترمیستور
در مجموعه‌هایی که ترمیستور یا حسگر کوچک دارای سیم خروجی نازک است، نقطه انتقال از حسگر به سیم یکی از نواحی حساس مکانیکی است. غلاف می‌تواند در صورت سازگاری دما و ابعاد، نقش پوشش ثانویه کوتاه را داشته باشد؛ ولی نباید با چسباندن یا فشار دادن، به سرامیک حسگر یا اتصال شکننده نیرو وارد کند.
سیم‌کشی بردهای تغذیه و کنترل
گاهی سیم رابط بین برد و بخش خروجی به‌گونه‌ای مسیر داده می‌شود که از نزدیکی قطعه گرم یا لبه بدنه عبور می‌کند. برای هادی‌هایی با قطر خارجی مناسب می‌توان سایز ۱ را بررسی کرد. اگر مسیر به حرکت مداوم نیاز دارد، باید از روکش و مهار مناسب آن حرکت استفاده شود و صرف مقاومت حرارتی این وارنیش کافی نیست.
بخش‌های کوچک تجهیزات روشنایی
در برخی لامپ‌ها و تجهیزات روشنایی، سرسیم باریک نزدیک نگهدارنده یا محفظه گرم قرار دارد. این وارنیش از نظر نوع ماده برای بعضی این نقاط قابل بررسی است، به شرط آنکه دمای واقعی، قطر سیم و الزامات ایمنی مجموعه مشخص باشند. روکش نباید جایگزین قطعه اتصال استاندارد شود.
راهنمای انتخاب سایز و اندازه‌گیری قطعه
سیم را از روی عایق موجود آن با کولیس اندازه بگیرید؛ مثلاً سطح مقطع مس هادی نمی‌تواند به‌تنهایی قطر خارجی را نشان دهد. برای قطعات محوری، قطر هر پایه و محل خم‌شده را جدا بررسی کنید. اگر قطعه در انتها سوکت دارد، اندازه سوکت ممکن است عبور وارنیش را ناممکن کند. ترجیحاً قبل از نصب سوکت، غلاف را در مسیر قرار دهید.
شیوه نصب و نکات اجرایی
در مونتاژ برد ابتدا طول پوشش لازم را با درنظرگرفتن محل لحیم و فاصله از قطعات مجاور مشخص کنید. وارنیش را سالم و عمود بر محور ببرید، روی سیم حرکت دهید و پس از نصب با روش تأییدشده مونتاژ در جای مناسب نگه دارید. وارد کردن نوک هویه به دهانه وارنیش یا خم‌کردن پایه از داخل دهانه تنگ می‌تواند پوشش را آسیب بزند. پس از پایان کار، قسمت‌های هادیِ بیرون‌مانده را بازبینی کنید.
موارد محدودیت و کاربردهای نامناسب
این غلاف به علت بافته بودن جایگزین قطعه آب‌بند یا پوشش محافظ سیال نیست. در استفاده نزدیک قطعات گرم، محدودیت ۲۰۰ درجه کاری اعلام‌شده برای محصول را با آزمون حرارتی شش‌ساعته اشتباه نگیرید. برای مدارهای دارای ولتاژ بالا، نتیجه آزمون ۱٫۵ کیلوولت به تنهایی معیار ولتاژ دائم نیست.
مقایسه با سایزهای نزدیک
نسبت به سایز ۰٫۵، وارنیش ۱ میلی‌متری برای پایه و سیم قطورتر قابل بررسی است، اما اگر قطعه تنها کمی از نیم میلی‌متر بزرگ‌تر باشد لازم است موضوع لقی و ثابت ماندن غلاف ارزیابی شود. برای سیم‌های بزرگ‌تر نیز سایزهای ۱٫۵ و ۲ میلی‌متر مطرح هستند. تنها مرجع قابل اتکا، قطر واقعی مجموعه پس از مونتاژ است.
پیش از سفارش، این سه پرسش را پاسخ دهید
1.قطر خارجی واقعی سیم یا بزرگ‌ترین بخش اتصال چند میلی‌متر است و آیا وارنیش باید از روی کانکتور عبور کند؟
2.دمای واقعی محل نصب و شرایط ولتاژ کار چگونه است و آیا طراحی عایق‌کاری این روکش را مجاز می‌داند؟
3.آیا مسیر ثابت است یا زیر کشش، حرکت و سایش قرار می‌گیرد و آیا نگهدارنده مناسب وجود دارد؟
خرید و قیمت وارنیش سیلیکونی نسوز ۱۵۰۰ ولت سایز ۱ میلی‌متر
قیمت و امکان سفارش وارنیش سیلیکونی نسوز ۱۵۰۰ ولت سایز ۱ میلی‌متر را در تجارت الکترونیک طاها بررسی کنید. پیش از خرید این سایز، به‌ویژه در کاربرد «حفاظت پایه قطعات و سیم‌های یک میلی‌متری در مونتاژ الکترونیکی»، بهتر است قطر واقعی قطعه و ترتیب مونتاژ روشن باشد تا روکش پس از دریافت، بدون فشار و آسیب نصب شود. کیفیت بافت، یکنواختی پوشش و طول موردنیاز بر انتخاب و هزینه نهایی اثر دارند؛ برای موجودی، رنگ و مقدار قابل سفارش، اطلاعات همان صفحه محصول ملاک است.
مشاهده تمامی سایزهای وارنیش سیلیکونی نسوز 1500 ولت
برای مشاهده مشخصات فنی، مقایسه سایزها، راهنمای انتخاب و بررسی مدل‌های سفید و مشکی، به صفحه مرجع وارنیش سیلیکونی نسوز 1500 ولت مراجعه کنید.
سایزهای موجود وارنیش سیلیکونی نسوز 1500 ولت
وارنیش سیلیکونی نسوز 1500 ولت در فروشگاه تجارت الکترونیک طاها در سایزهای زیر عرضه می‌شود:
- سایز ۰٫۵ میلی‌متر
- سایز ۱ میلی‌متر
- سایز ۱٫۵ میلی‌متر
- سایز ۲ میلی‌متر
- سایز ۲٫۵ میلی‌متر
- سایز ۳ میلی‌متر
- سایز ۳٫۵ میلی‌متر
- سایز ۴ میلی‌متر
- سایز ۵ میلی‌متر
- سایز ۶ میلی‌متر
- سایز ۷ میلی‌متر
- سایز ۸ میلی‌متر
- سایز ۹ میلی‌متر
- سایز ۱۰ میلی‌متر
- سایز ۱۲ میلی‌متر
- سایز ۱۴ میلی‌متر
- سایز ۱۶ میلی‌متر
- سایز ۱۸ میلی‌متر
- سایز ۲۰ میلی‌متر
- سایز ۲۵ میلی‌متر
- سایز ۳۰ میلی‌متر
سؤالات متداول
آیا وارنیش سایز ۱ برای سیم ۱ میلی‌متر مربع است؟
خیر؛ سایز وارنیش قطر داخلی اسمی به میلی‌متر است، اما ۱ میلی‌متر مربع سطح مقطع هادی را نشان می‌دهد.
آیا می‌توان روی پایه مقاومت از آن استفاده کرد؟
در صورت تناسب ابعاد، دما و طراحی عایقی، برای پوشش موضعی پایه قابل بررسی است.
آیا برای سیم خروجی ترمیستور مناسب است؟
باید قطر سیم و محل اتصال حسگر به سیم اندازه‌گیری شود؛ کشش به محل اتصال ظریف وارد نشود.
چرا با وجود قطر نزدیک، روکش به‌راحتی جا نمی‌رود؟
تلرانس تولید، روکش قبلی یا قسمت خم‌شده و لحیم‌شده می‌تواند از دهانه واقعی بزرگ‌تر باشد.
آیا روکش به سیم می‌چسبد؟
الزامی نیست؛ غلاف آماده است و تثبیت آن باید با روش متناسب با طراحی انجام شود.
فرق این سایز با ۱٫۵ چیست؟
در قطر داخلی اسمی است؛ ۱٫۵ فضای بیشتری برای عبور می‌دهد ولی احتمال لقی روی قطعات باریک بیشتر می‌شود.
جمع‌بندی
وارنیش سیلیکونی نسوز ۱۵۰۰ ولت سایز ۱ میلی‌متر زمانی انتخاب کاربردی است که ابعاد واقعی قطعه با دهانه روکش سازگار باشد و هدف مشخصی مانند حفاظت پایه قطعات و سیم‌های یک میلی‌متری در مونتاژ الکترونیکی وجود داشته باشد. پیش از ثبت سفارش، اندازه قسمت‌های برجسته، دمای موضعی، نوع اتصال و نحوه مهار مسیر را بررسی کنید؛ برای آشنایی با تفاوت ساختار فایبرگلاس سیلیکونی، آزمون الکتریکی و سایر رده‌های عایق نیز صفحه مادر را مطالعه کنید. هدف از انتخاب سایز، نصب مطمئن و محافظت متناسب با طراحی است، نه صرفاً استفاده از روکش بزرگ‌تر.
