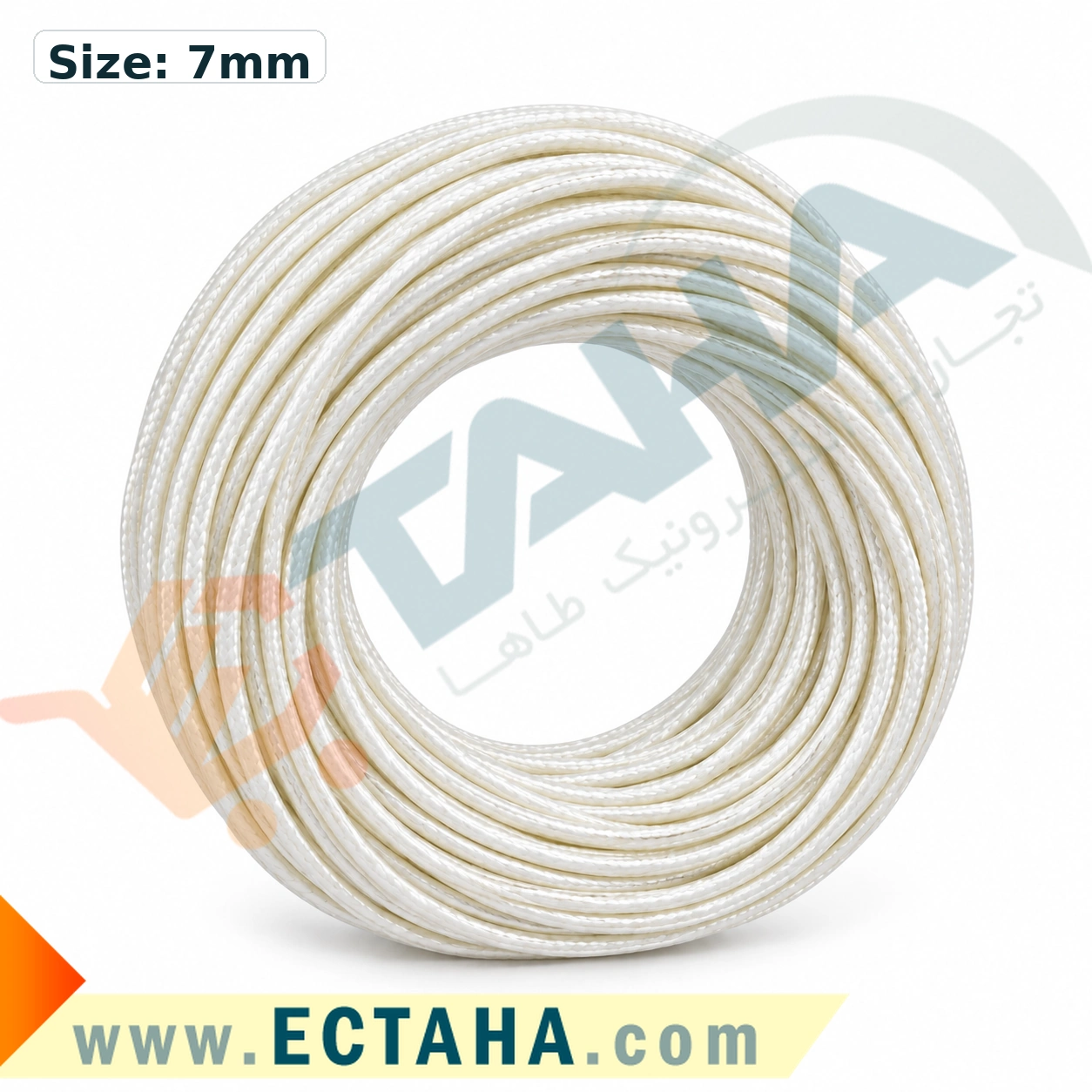

وارنیش سیلیکونی نسوز سفید 7 میلی‌متر
وارنیش سیلیکونی نسوز ۱۵۰۰ ولت سایز ۷ میلی‌متر
وارنیش سیلیکونی نسوز ۱۵۰۰ ولت سایز ۷ میلی‌متر غلاف بافته‌شده از الیاف شیشه بدون قلیا با پوشش رزین سیلیکونی است. این سایز قطر داخلی اسمی ۷ میلی‌متر دارد و با تمرکز بر مسیر خروج دسته‌سیم کوچک از آلترناتور و تجهیزات الکتریکی برای برخی بخش‌های مناسب سیم‌کشی صنعتی و الکتریکی قابل بررسی است. طبق اطلاعات تأمین‌کننده، محدوده دمای کاری خانواده محصول منفی ۶۰ تا مثبت ۲۰۰ درجه سانتی‌گراد و میانگین حداقل ولتاژ شکست دی‌الکتریک پیش از پیرسازی ۱٫۵ کیلوولت AC است. انتخاب نهایی باید با اندازه‌گیری ابعاد واقعی قطعه، دما و طراحی عایقی دستگاه انجام شود.
معرفی و ویژگی ویژه این سایز
وارنیش سیلیکونی نسوز ۱۵۰۰ ولت سایز ۷ میلی‌متر زمانی قابل توجه است که قطر مجموعه سیم یا خروجی اتصال از شش میلی‌متر عبور کرده، اما هنوز استفاده از غلاف بزرگ ۸ یا ۱۰ میلی‌متر ضروری نیست. این اندازه میانی می‌تواند در حفاظت بخشی از سیم‌کشی موتور، آلترناتور، سیستم کنترل یا تجهیزات گرم‌کن بررسی شود. روکش، یک غلاف فایبرگلاس با پوشش سیلیکونی است و قرار نیست به‌تنهایی ضربه، کشش کابل یا ارتعاش پیوسته را مهار کند. بنابراین در کنار انتخاب دهانه مناسب، طراحی تکیه‌گاه و فاصله از بدنه فلزی اهمیت دارد.
مشخصات فنی وارنیش سیلیکونی ۷ میلی‌متر
| نام محصول | وارنیش سیلیکونی نسوز ۱۵۰۰ ولت سایز ۷ میلی‌متر |
| قطر داخلی اسمی | ۷ میلی‌متر |
| ساختار | بافت فایبرگلاس بدون قلیا با پوشش رزین سیلیکونی |
| محدوده دمای کاری اعلام‌شده | از منفی ۶۰ تا مثبت ۲۰۰ درجه سانتی‌گراد |
| میانگین حداقل ولتاژ شکست پیش از پیرسازی | ۱٫۵ کیلوولت AC (مشخصات تأمین‌کننده) |
| میانگین حداقل ولتاژ شکست پس از پیرسازی | ۱ کیلوولت AC (مشخصات تأمین‌کننده) |
| آزمون حرارتی اعلام‌شده | ۶ ساعت در ۲۴۵ درجه سانتی‌گراد، بدون ترک‌خوردگی |
| رفتار در آزمون شعله | VW-1 مطابق ادعای فنی تأمین‌کننده؛ گواهی محموله باید بررسی شود |
| رنگ اعلام‌شده | سفید؛ رنگ دیگر فقط با استعلام |
| کاربری | روکش عایق و محافظ موضعی سیم و اجزای مناسب الکتریکی |
| قطر خارجی و تلرانس این سایز | برای محموله واقعی باید اندازه‌گیری یا از تأمین‌کننده تأیید شود |
| نحوه خرید | بررسی قیمت و مقدار قابل سفارش در فروشگاه تجارت الکترونیک طاها |
این مشخصات عمومی بر اساس اطلاعات تأمین‌کننده این خانواده محصول است. ولتاژ شکست آزمایشگاهی به معنی ولتاژ کار دائم مجاز نیست؛ همچنین مشخصات سایزهای محصولات مشابه خارجی، بدون تأیید به کالای تجارت الکترونیک طاها نسبت داده نشده است.
کاربردهای تخصصی قابل بررسی برای وارنیش سایز ۷
خروجی آلترناتور و ژنراتور کوچک
در بعضی ماشین‌های الکتریکی، سیم‌های خروجی از نزدیکی سیم‌پیچ به ترمینال منتقل می‌شوند. اگر یک دسته کوچک با قطر واقعی متناسب وجود داشته باشد، سایز ۷ می‌تواند برای پوشش آن مسیر بررسی شود. باید از تماس با بدنه چرخان، لبه تیز و نقاط با لرزش شدید جلوگیری شود.
دسته‌سیم داخل جعبه فرمان
در جعبه‌های کنترل که چند هادی از یک مسیر گرم یا نزدیک قطعه فلزی عبور می‌کنند، روکش ۷ ممکن است برای دسته‌ای با ابعاد مناسب قابل بررسی باشد. انتخاب باید به‌گونه‌ای باشد که جداسازی لازم مدارها و امکان شناسایی سیم‌ها مخدوش نشود.
سیم خروجی تجهیزات گرمایش فرایندی
در بعضی گرم‌کن‌های صنعتی، چند سیم کنترل و تغذیه در مجاورت بخش گرم وجود دارند. استفاده از یک غلاف برای همه آن‌ها بدون بررسی الکتریکی صحیح نیست. اگر طراحی اجازه دهد، سایز ۷ می‌تواند برای بخشی از مسیر مشترک با اندازه متناسب بررسی شود.
سیم‌کشی داخل تجهیزات آزمایشگاهی برقی
در محفظه‌های تست، دسته کوچک سیم ممکن است از پشت محفظه به سمت کنترلر هدایت شود. غلاف می‌تواند در بخش دارای تماس احتمالی با بدنه گرم یا لبه دستگاه مورد بررسی قرار گیرد. رعایت عبور ایمن از دیواره محفظه و نبود خم شدید ضروری است.
راهنمای انتخاب سایز و اندازه‌گیری قطعه
هنگام انتخاب قطر برای دسته سیم، آن‌ها را در آرایش واقعی دستگاه کنار هم قرار دهید؛ اگر سیم‌ها روی هم می‌افتند، بزرگ‌ترین ارتفاع مجموعه معیار است. برای بخش دارای سوکت، شکل مقطع سوکت جداگانه اندازه‌گیری شود. لازم نیست هر سیم را درون یک وارنیش مشترک جا دهید؛ ممکن است غلاف‌های مستقل ایمن‌تر و ساده‌تر باشند.
شیوه نصب و نکات اجرایی
در مسیر خروج ماشین الکتریکی، ابتدا محل بست و تکیه‌گاه را مشخص کنید. سپس وارنیش را از انتهای آزاد دسته سیم عبور دهید و مسیر را طوری قرار دهید که با لبه فلزی تماس مستقیم نداشته باشد. انتهای بافت را کنار ناحیه شدیداً لرزان قرار ندهید. پس از تثبیت، امکان سرویس و تفکیک مدارها را بازبینی کنید.
موارد محدودیت و کاربردهای نامناسب
این روکش جایگزین گلند، بوش محافظ کابل یا مهار کشش نیست. برای سامانه‌ای با لرزش تکراری باید مجموعه سیم و حفاظت آن مطابق طراحی ماشین آزمایش شود. همچنین گرید مقاومت روغن یا گواهینامه UL این محموله باید جداگانه تأیید شود.
مقایسه با سایزهای نزدیک
سایز ۶ برای دسته فشرده‌تر و سایز ۸ برای مجموعه بزرگ‌تر منطقی است؛ سایز ۷ اجازه می‌دهد قطر میانی بدون لقی شدید انتخاب شود. اگر بدنه سوکت از ۷ میلی‌متر بزرگ‌تر است، یا باید روکش پیش از نصب سوکت قرار گیرد یا سایز بزرگ‌تری با بررسی لقی انتخاب شود.
پیش از سفارش، این سه پرسش را پاسخ دهید
1.قطر خارجی واقعی سیم یا بزرگ‌ترین بخش اتصال چند میلی‌متر است و آیا وارنیش باید از روی کانکتور عبور کند؟
2.دمای واقعی محل نصب و شرایط ولتاژ کار چگونه است و آیا طراحی عایق‌کاری این روکش را مجاز می‌داند؟
3.آیا مسیر ثابت است یا زیر کشش، حرکت و سایش قرار می‌گیرد و آیا نگهدارنده مناسب وجود دارد؟
خرید و قیمت وارنیش سیلیکونی نسوز ۱۵۰۰ ولت سایز ۷ میلی‌متر
قیمت و امکان سفارش وارنیش سیلیکونی نسوز ۱۵۰۰ ولت سایز ۷ میلی‌متر را در تجارت الکترونیک طاها بررسی کنید. پیش از خرید این سایز، به‌ویژه در کاربرد «مسیر خروج دسته‌سیم کوچک از آلترناتور و تجهیزات الکتریکی»، بهتر است قطر واقعی قطعه و ترتیب مونتاژ روشن باشد تا روکش پس از دریافت، بدون فشار و آسیب نصب شود. کیفیت بافت، یکنواختی پوشش و طول موردنیاز بر انتخاب و هزینه نهایی اثر دارند؛ برای موجودی، رنگ و مقدار قابل سفارش، اطلاعات همان صفحه محصول ملاک است.
مشاهده تمامی سایزهای وارنیش سیلیکونی نسوز 1500 ولت
برای مشاهده مشخصات فنی، مقایسه سایزها، راهنمای انتخاب و بررسی مدل‌های سفید و مشکی، به صفحه مرجع وارنیش سیلیکونی نسوز 1500 ولت مراجعه کنید.
سایزهای موجود وارنیش سیلیکونی نسوز 1500 ولت
وارنیش سیلیکونی نسوز 1500 ولت در فروشگاه تجارت الکترونیک طاها در سایزهای زیر عرضه می‌شود:
- سایز ۰٫۵ میلی‌متر
- سایز ۱ میلی‌متر
- سایز ۱٫۵ میلی‌متر
- سایز ۲ میلی‌متر
- سایز ۲٫۵ میلی‌متر
- سایز ۳ میلی‌متر
- سایز ۳٫۵ میلی‌متر
- سایز ۴ میلی‌متر
- سایز ۵ میلی‌متر
- سایز ۶ میلی‌متر
- سایز ۷ میلی‌متر
- سایز ۸ میلی‌متر
- سایز ۹ میلی‌متر
- سایز ۱۰ میلی‌متر
- سایز ۱۲ میلی‌متر
- سایز ۱۴ میلی‌متر
- سایز ۱۶ میلی‌متر
- سایز ۱۸ میلی‌متر
- سایز ۲۰ میلی‌متر
- سایز ۲۵ میلی‌متر
- سایز ۳۰ میلی‌متر
سؤالات متداول
آیا برای دسته‌سیم آلترناتور مناسب است؟
اگر قطر مجموعه، حرارت، لرزش و طراحی عایقی اجازه دهند، قابل بررسی است.
آیا روکش ۷ میلی‌متری جلوی لرزش سیم را می‌گیرد؟
خیر؛ مهار مکانیکی وارنیش و دسته‌سیم باید جداگانه طراحی شود.
چطور قطر دسته‌سیم را حساب کنم؟
بهترین روش اندازه‌گیری مقطع واقعی دسته در آرایش نصب است؛ جمع قطر سیم‌ها معیار قطعی نیست.
آیا در محل عبور از ورق فلزی کافی است؟
روکش باید از لبه تیز محافظت شود؛ ممکن است بوش یا گلند مناسب لازم باشد.
چه زمانی سایز ۸ بهتر می‌شود؟
وقتی مجموعه یا اتصال از دهانه واقعی ۷ عبور نکند و لقی سایز ۸ قابل‌قبول باشد.
آیا می‌توان چند مدار متفاوت را داخل آن قرار داد؟
فقط وقتی طراحی الکتریکی و الزامات جداسازی مدارها این کار را مجاز بدانند.
جمع‌بندی
وارنیش سیلیکونی نسوز ۱۵۰۰ ولت سایز ۷ میلی‌متر زمانی انتخاب کاربردی است که ابعاد واقعی قطعه با دهانه روکش سازگار باشد و هدف مشخصی مانند مسیر خروج دسته‌سیم کوچک از آلترناتور و تجهیزات الکتریکی وجود داشته باشد. پیش از ثبت سفارش، اندازه قسمت‌های برجسته، دمای موضعی، نوع اتصال و نحوه مهار مسیر را بررسی کنید؛ برای آشنایی با تفاوت ساختار فایبرگلاس سیلیکونی، آزمون الکتریکی و سایر رده‌های عایق نیز صفحه مادر را مطالعه کنید. هدف از انتخاب سایز، نصب مطمئن و محافظت متناسب با طراحی است، نه صرفاً استفاده از روکش بزرگ‌تر.
