روکش حرارتی WOER
طبق مشخصات ارائه‌شده برای این خانواده محصول، فرآیند جمع‌شوندگی از حدود ۷۰ درجه سانتی‌گراد آغاز شده و جمع‌شوندگی کامل در شرایط مناسب حرارتی حدود ۱۲۰ درجه سانتی‌گراد انجام می‌شود. محدوده دمای کاری اعلام‌شده برای رنگ‌های معمولی منفی ۴۵ تا مثبت ۱۲۵ درجه سانتی‌گراد و برای نوع شفاف تا مثبت ۱۰۵ درجه سانتی‌گراد است.
روکش حرارتی WOER در مجموعه سایزهای متنوع از ۰٫۵ تا ۲۰ میلی‌متر و رنگ‌های گوناگون در فروشگاه تجارت الکترونیک طاها معرفی شده و برای کاربردهای صنعتی، تعمیرات الکترونیکی، سیم‌کشی خودرو، تابلو برق و مونتاژ تجهیزات قابل انتخاب است.
روکش حرارتی WOER
در هنگام سیم‌کشی، تعمیر و مونتاژ تجهیزات الکتریکی، بخش‌هایی از سیم‌ها و اتصالات نیازمند پوشش محافظ هستند. این بخش‌ها ممکن است شامل محل اتصال دو سیم، قسمت فلزی یک کابلشو، انتهای یک سیم با روکش آسیب‌دیده یا مجموعه‌ای از سیم‌های کوچک باشند که باید در کنار یکدیگر مرتب شوند.
یکی از روش‌های متداول برای ایجاد این پوشش، استفاده از روکش حرارتی جمع‌شونده است.
روکش حرارتی WOER که با نام‌های وارنیش حرارتی، شیرینگ حرارتی، روکش شیرینگ و Heat Shrink Tubing نیز شناخته می‌شود، به‌صورت یک لوله انعطاف‌پذیر تولید می‌شود و قابلیت کاهش قطر در اثر حرارت را دارد.
هنگامی که روکش در اندازه مناسب انتخاب شده و روی قطعه قرار می‌گیرد، می‌توان با استفاده از سشوار صنعتی و اعمال حرارت یکنواخت، قطر آن را کاهش داد.
به این ترتیب، روکش متناسب با سطح سیم، کابل یا قطعه زیرین جمع می‌شود و یک پوشش نسبتاً منظم ایجاد می‌کند.
این روش در مقایسه با بعضی شیوه‌های پوشش‌دهی دستی، امکان ایجاد ظاهری مرتب و یکدست را فراهم می‌کند.
از روکش حرارتی WOER می‌توان برای عایق‌کاری تکمیلی، پوشش اتصالات مناسب، دسته‌بندی سیم‌ها، نشانه‌گذاری کابل‌ها و محافظت موضعی از قطعات استفاده کرد.
البته عملکرد نهایی روکش به انتخاب صحیح سایز، شرایط حرارت‌دهی، نوع قطعه و الزامات الکتریکی و مکانیکی دستگاه وابسته است.
چرا روکش حرارتی در صنایع مختلف استفاده می‌شود؟
در بسیاری از پروژه‌های صنعتی، روکش باید چند ویژگی را هم‌زمان داشته باشد:
- پیش از نصب، امکان عبور از روی سیم یا اتصال را فراهم کند.
- پس از نصب، روی قطعه به‌خوبی جمع شود.
- فضای زیادی اشغال نکند.
- برای کاربرد موردنظر، خواص عایق الکتریکی مناسب داشته باشد.
- امکان انتخاب رنگ برای شناسایی سیم‌ها وجود داشته باشد.
- به طول موردنیاز برش داده شود.
- با شرایط دمایی دستگاه سازگار باشد.
روکش حرارتی تک‌لایه WOER برای مجموعه‌ای از این نیازهای عمومی طراحی شده است.
به همین دلیل، این گروه از روکش‌ها در کارگاه‌های برق، واحدهای مونتاژ صنعتی، تعمیرگاه‌های الکترونیک، تولیدکنندگان لوازم برقی و صنایع مرتبط با سیم و کابل کاربرد گسترده‌ای دارند.
روکش حرارتی چگونه کار می‌کند؟
روکش حرارتی از نظر ساختار و شیوه استفاده با شیلنگ یا روکش معمولی تفاوت دارد.
در فرآیند تولید، ماده پلیمری تحت شرایط کنترل‌شده آماده و به شکلی فرآوری می‌شود که پس از اعمال حرارت مناسب بتواند به سمت ابعاد کوچک‌تر برگردد.
هنگامی که روکش روی قطعه قرار می‌گیرد و به‌اندازه کافی گرم می‌شود، قطر آن کاهش پیدا می‌کند.
این تغییر اندازه باعث می‌شود روکش روی بخش موردنظر قرار بگیرد و با شکل آن هماهنگ شود.
جنس پلی‌الفین چه اهمیتی دارد؟
پلی‌الفین خانواده‌ای از مواد پلیمری است که در تولید انواع عایق‌ها و روکش‌های صنعتی استفاده می‌شود.
برای تولید بسیاری از روکش‌های حرارتی، از پلی‌الفین پیوند‌متقابل یا Cross-linked Polyolefin استفاده می‌شود.
ساختار پیوند‌متقابل در ایجاد خواص مکانیکی و حرارتی موردنیاز این خانواده از محصولات نقش دارد.
این نوع ماده می‌تواند برای تولید روکش‌هایی با انعطاف‌پذیری مناسب، خواص عایق الکتریکی و قابلیت جمع‌شوندگی حرارتی استفاده شود.
البته خواص دقیق به گرید مواد اولیه و فرآیند تولید بستگی دارند.
آیا روکش پس از جمع شدن دوباره بزرگ می‌شود؟
روکش حرارتی برای جمع‌شدن در فرآیند نصب طراحی شده است.
پس از جمع‌شوندگی و سرد شدن، قرار نیست مانند یک لوله قابل‌انبساط معمولی دوباره به قطر اولیه بازگردد.
بنابراین پیش از نصب باید اندازه، طول و محل قرارگیری آن به‌درستی مشخص شوند.
مشخصات فنی روکش حرارتی WOER
جدول زیر اطلاعات اصلی خانواده روکش حرارتی عمومی را بر اساس مشخصات اعلام‌شده تأمین‌کننده نشان می‌دهد.
مشخصات | مقدار یا توضیحات
| نام محصول | روکش حرارتی WOER |
| نام انگلیسی | WOER Heat Shrink Tubing |
| نوع روکش | تک‌لایه |
| جنس | پلی‌الفین انعطاف‌پذیر پیوند‌متقابل |
| ضریب جمع‌شوندگی | ۲ به ۱ |
| کاهش قطر در جمع‌شوندگی آزاد | حدود ۵۰ درصد |
| دمای آغاز جمع‌شوندگی | حدود ۷۰ درجه سانتی‌گراد |
| دمای جمع‌شوندگی کامل | حدود ۱۲۰ درجه سانتی‌گراد |
| محدوده دمای کاری رنگ‌های معمولی | منفی ۴۵ تا مثبت ۱۲۵ درجه سانتی‌گراد |
| محدوده دمای کاری نوع شفاف | منفی ۴۵ تا مثبت ۱۰۵ درجه سانتی‌گراد |
| وجود چسب داخلی | ندارد؛ تک‌لایه و بدون چسب |
| ساختار | انعطاف‌پذیر |
| ویژگی مقاومت در برابر شعله | وابسته به مدل و رنگ؛ طبق مشخصات تأمین‌کننده برای انواع غیرشفاف |
| استاندارد مرتبط | UL 224؛ انطباق باید برای مدل دقیق بررسی شود |
| شماره پرونده UL سازنده | E203950 |
| الزامات محیط‌زیستی اعلام‌شده | RoHS و Sony؛ نیازمند بررسی گواهی مدل دقیق |

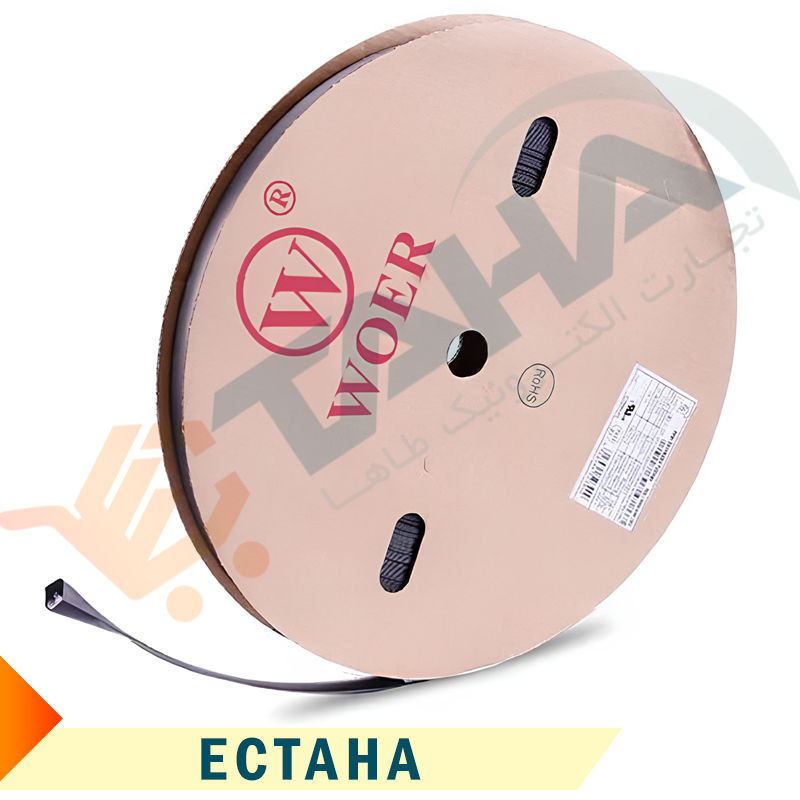

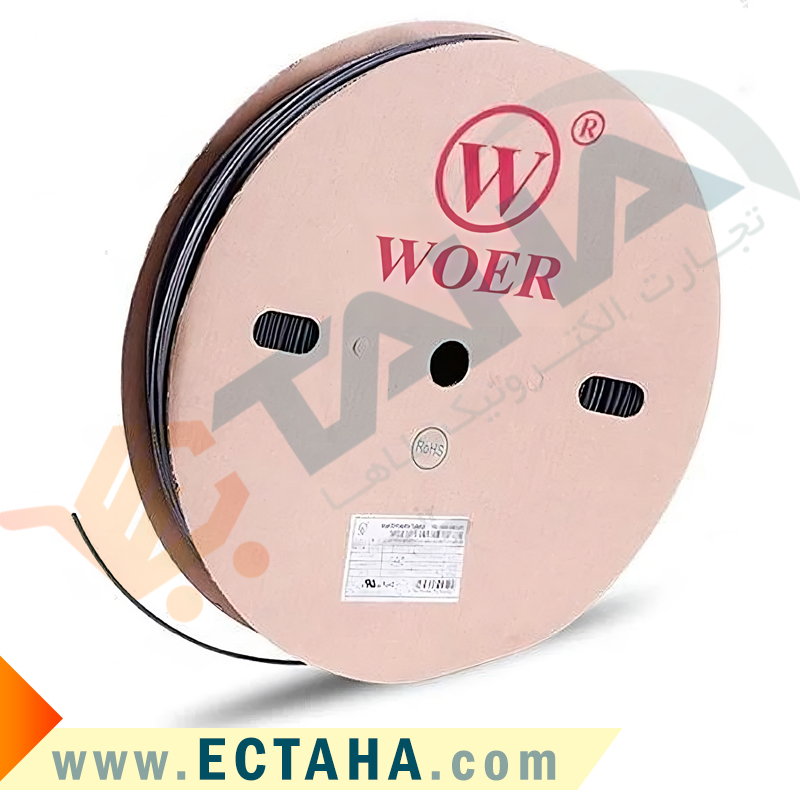

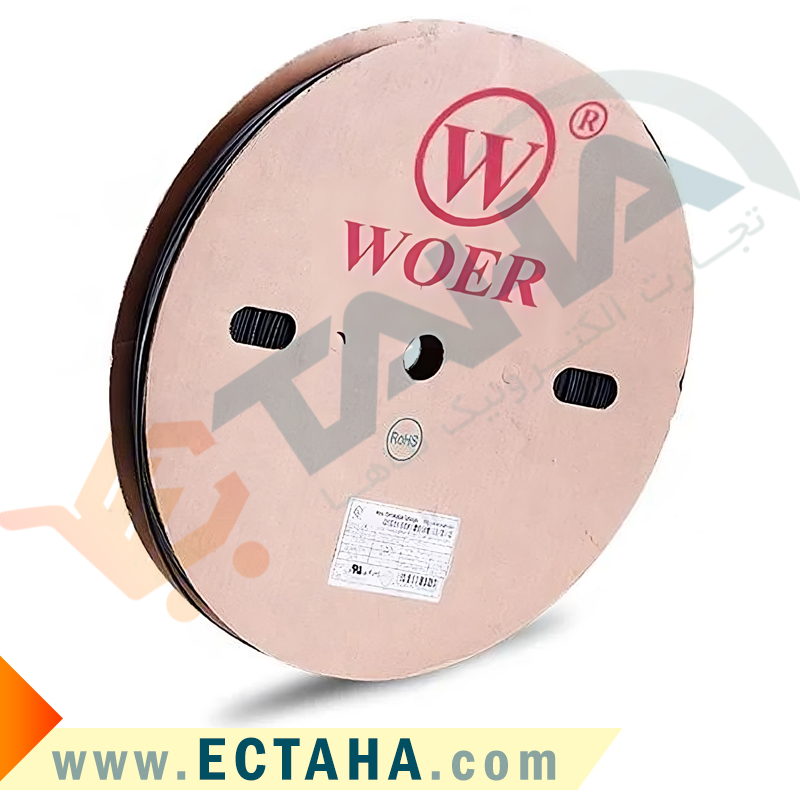

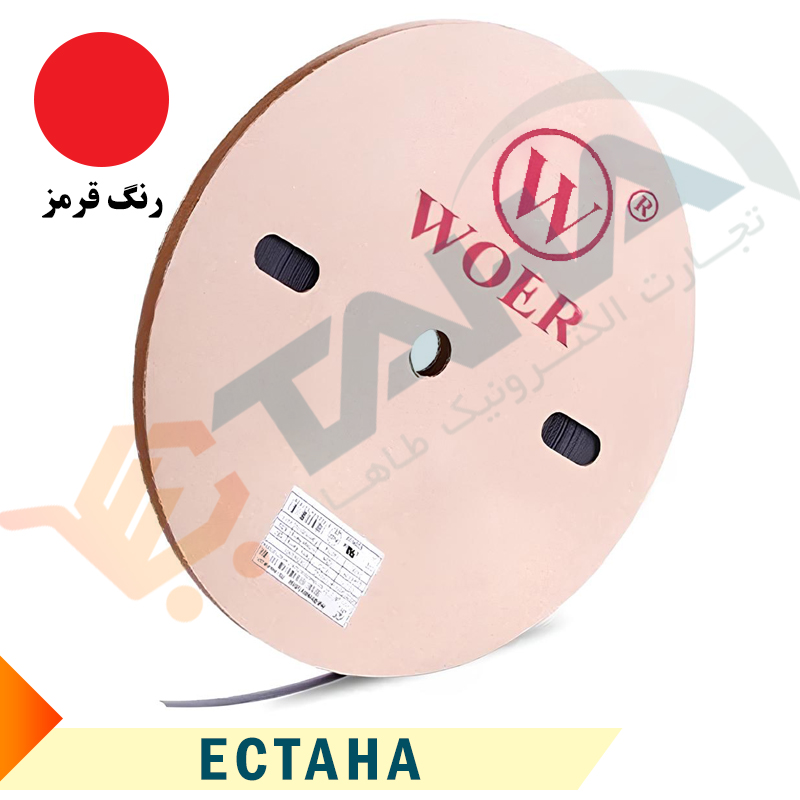

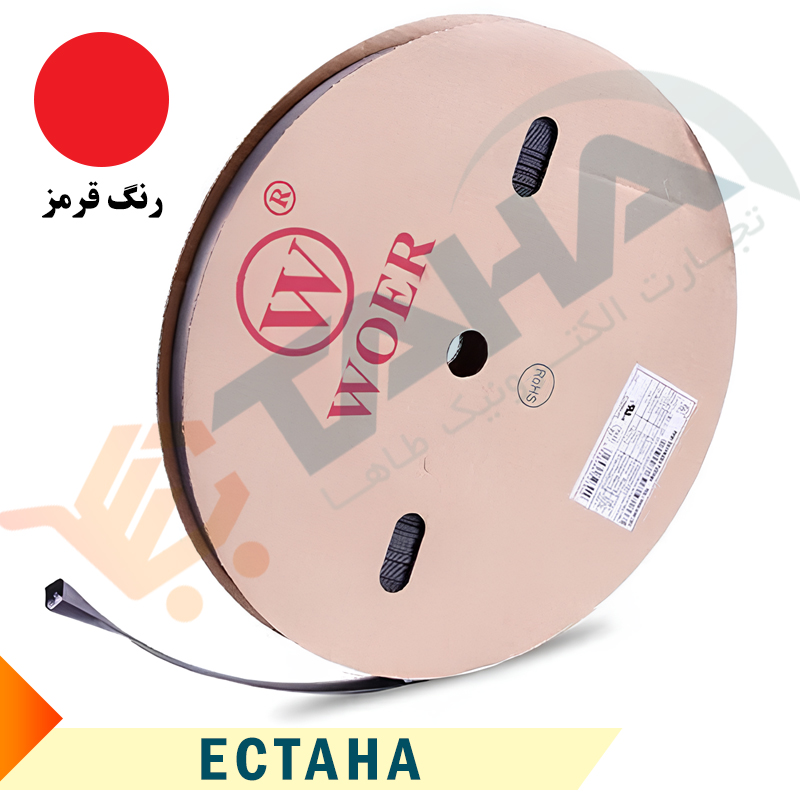

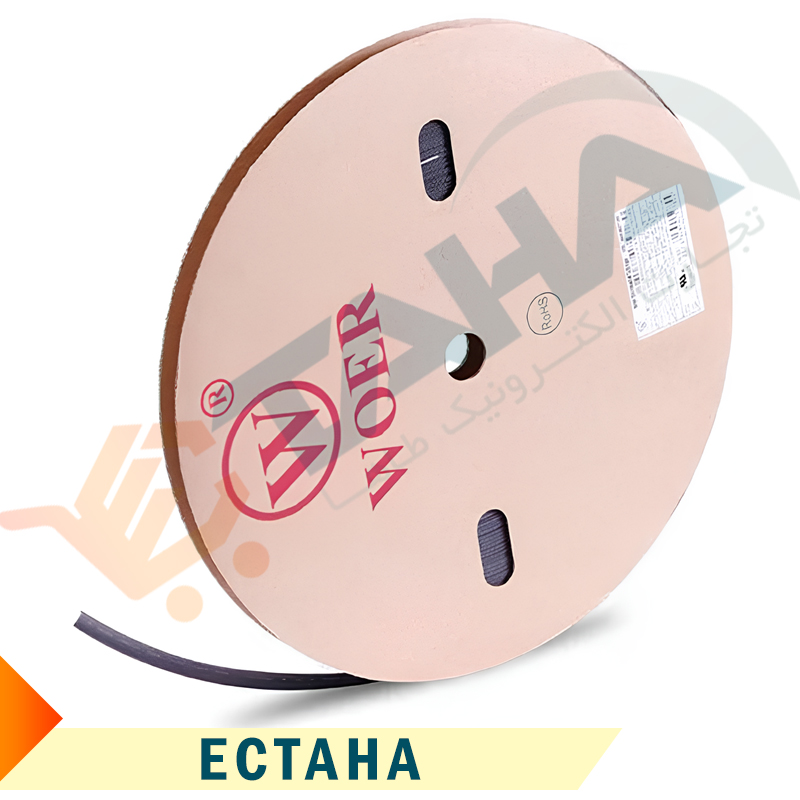

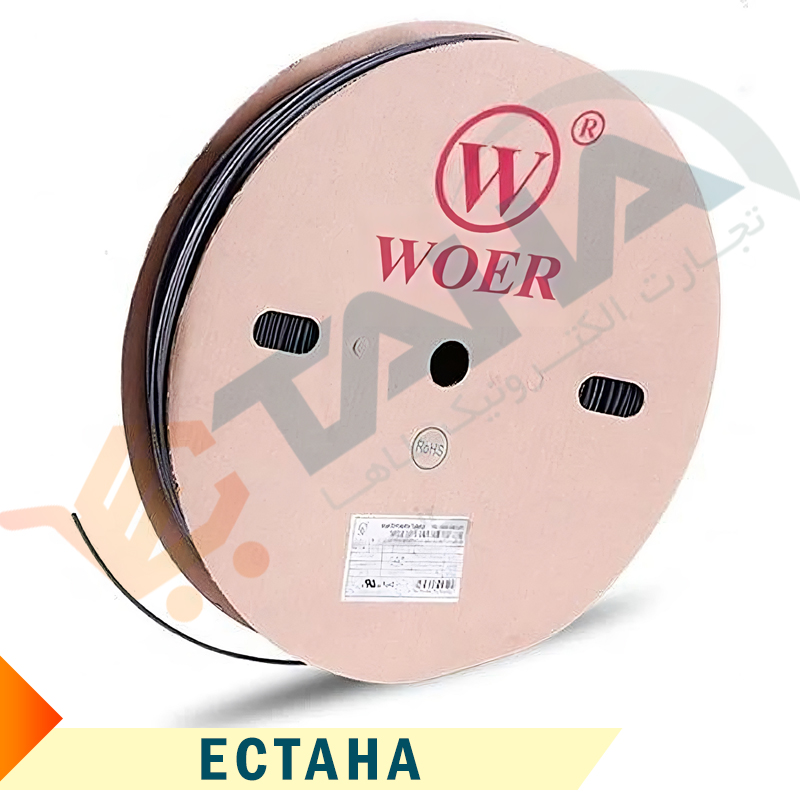

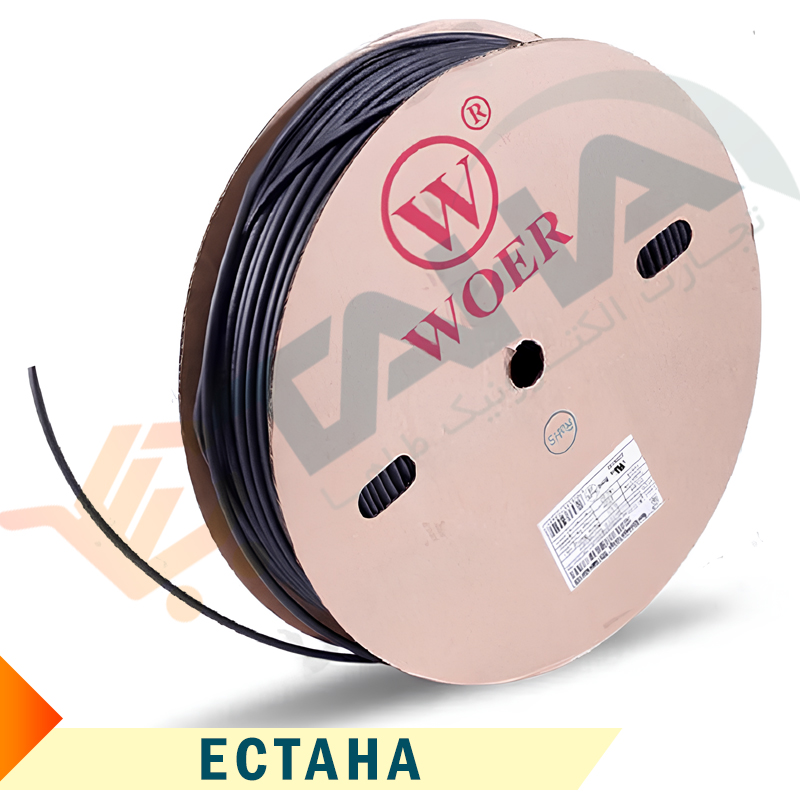

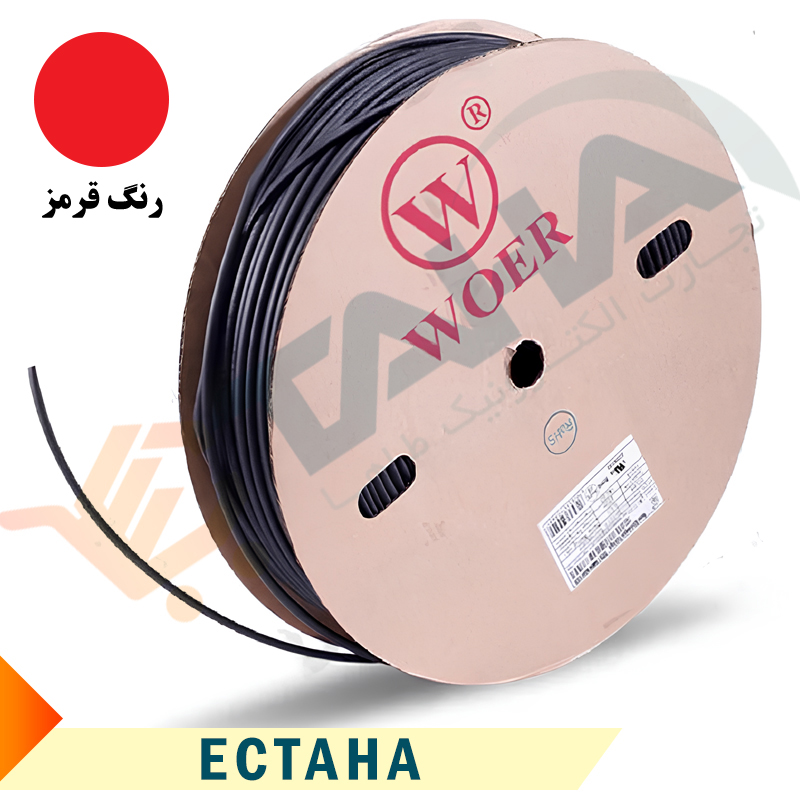

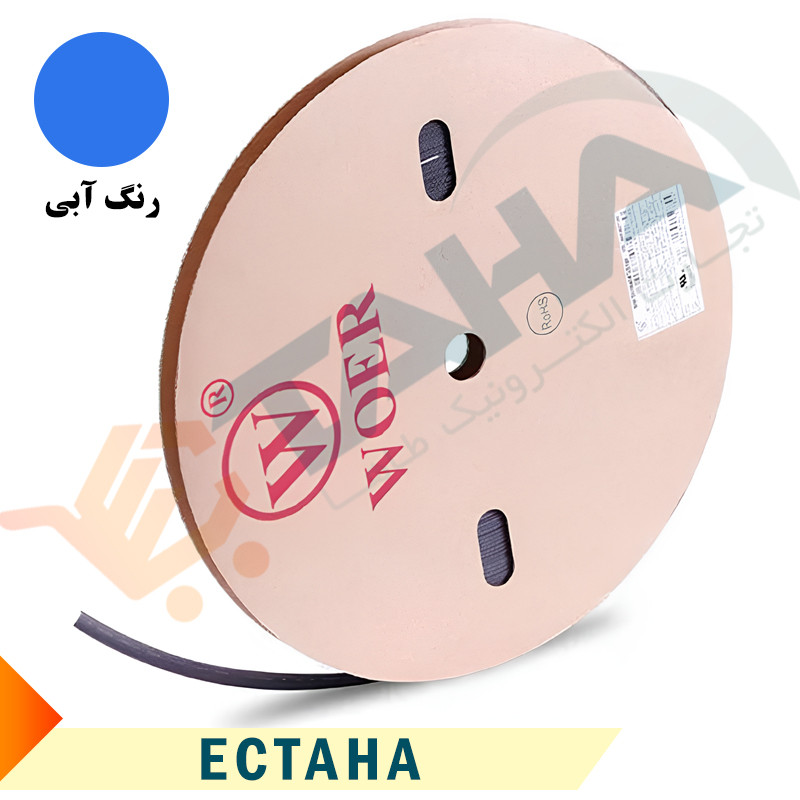

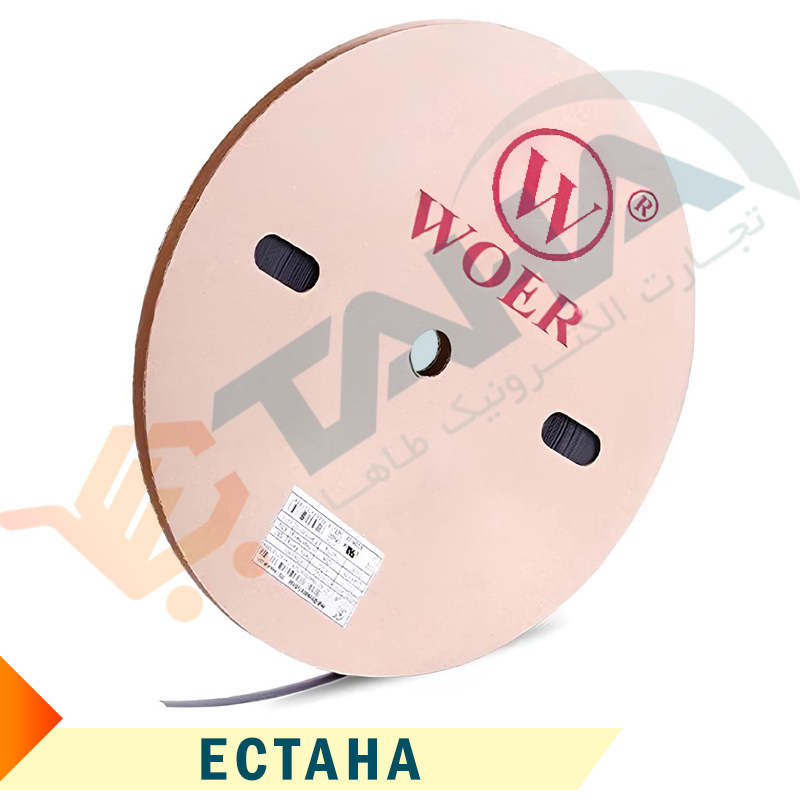

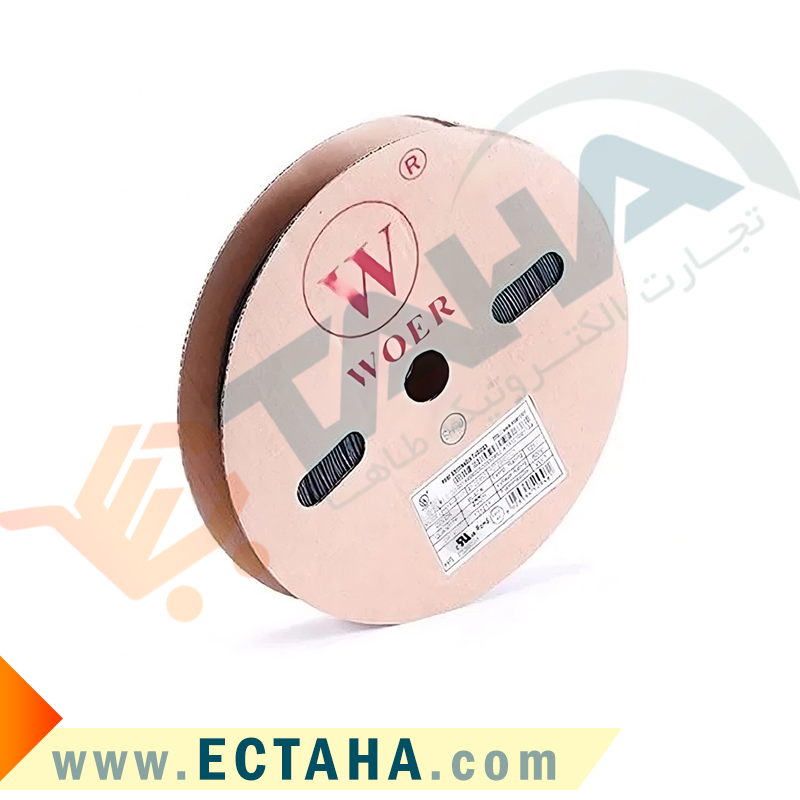

| بسته‌بندی معرفی‌شده | رول روی قرقره مقوایی |

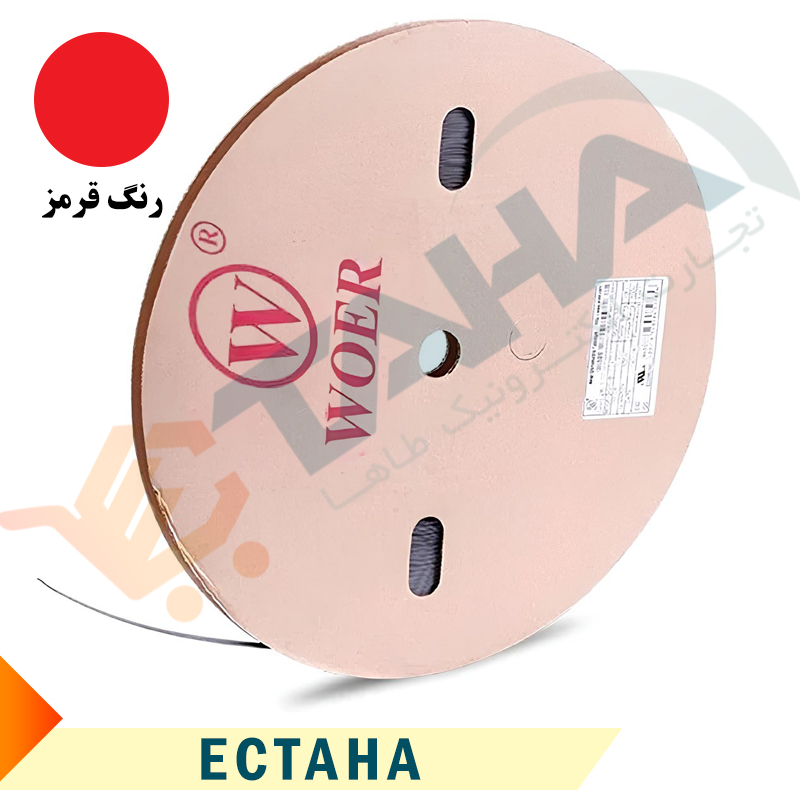

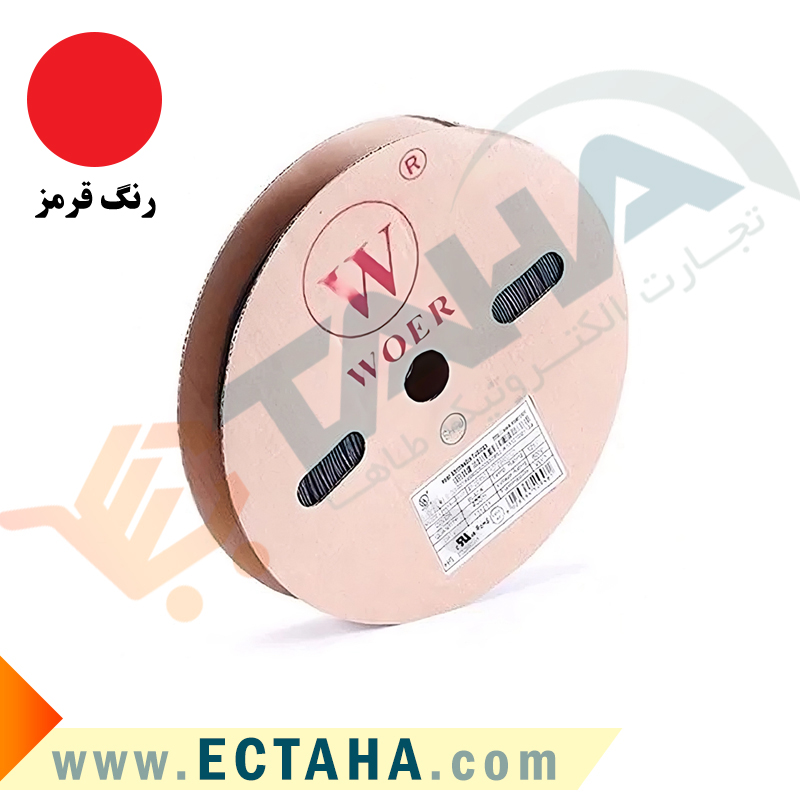

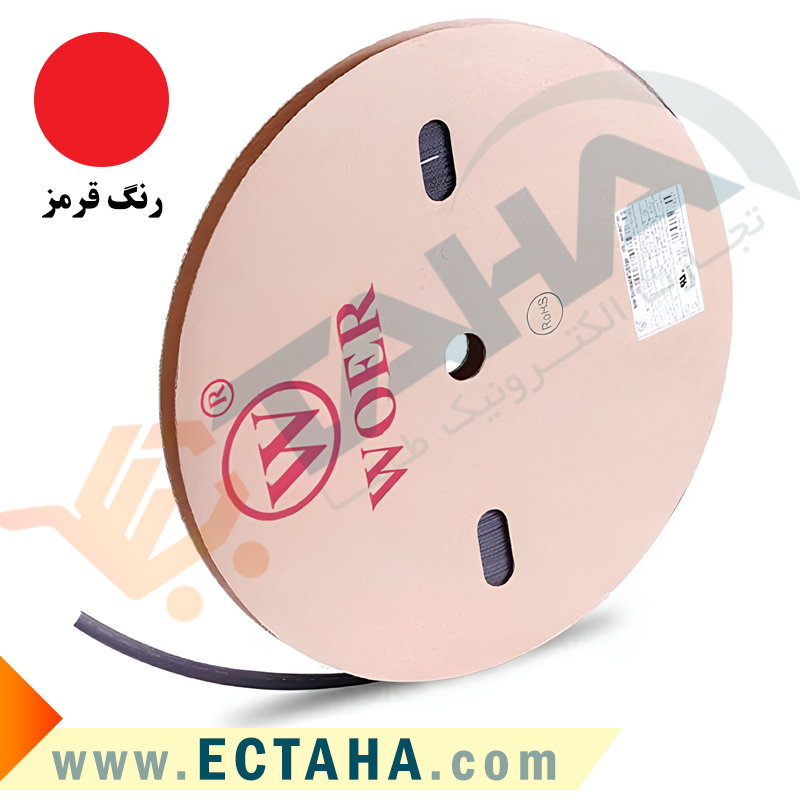

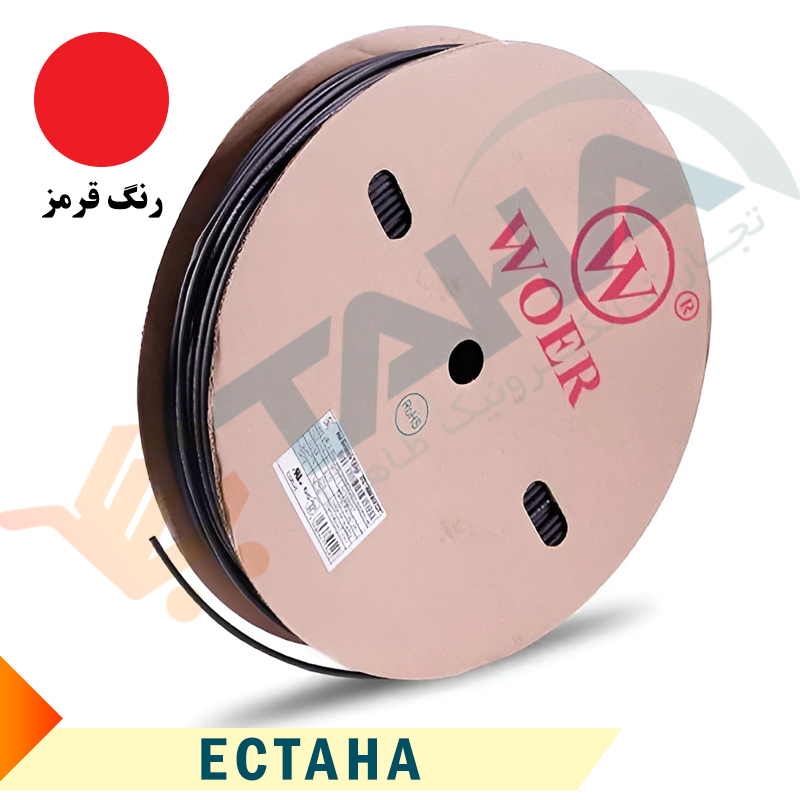

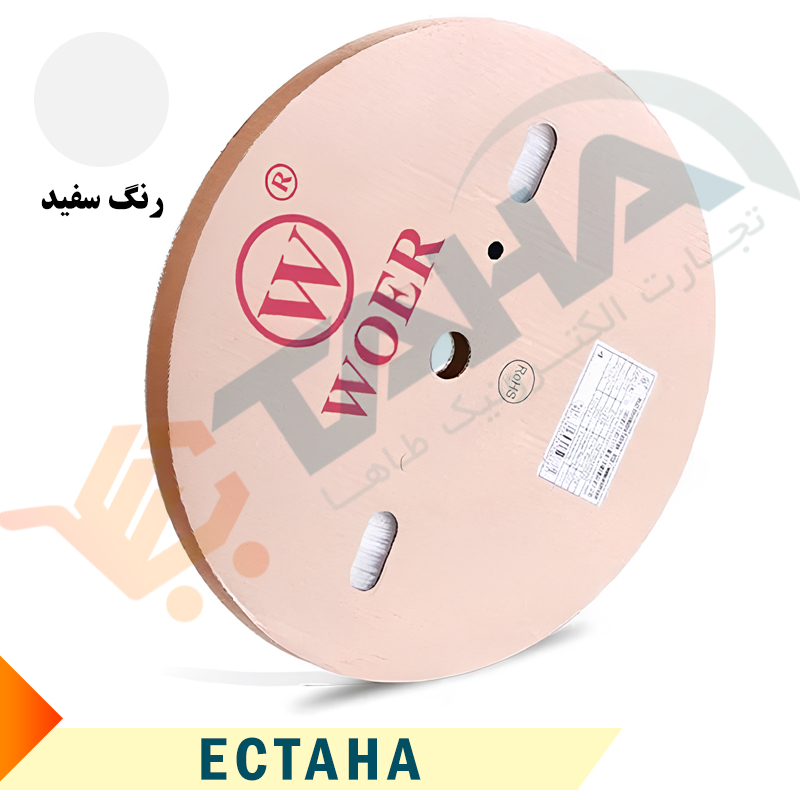

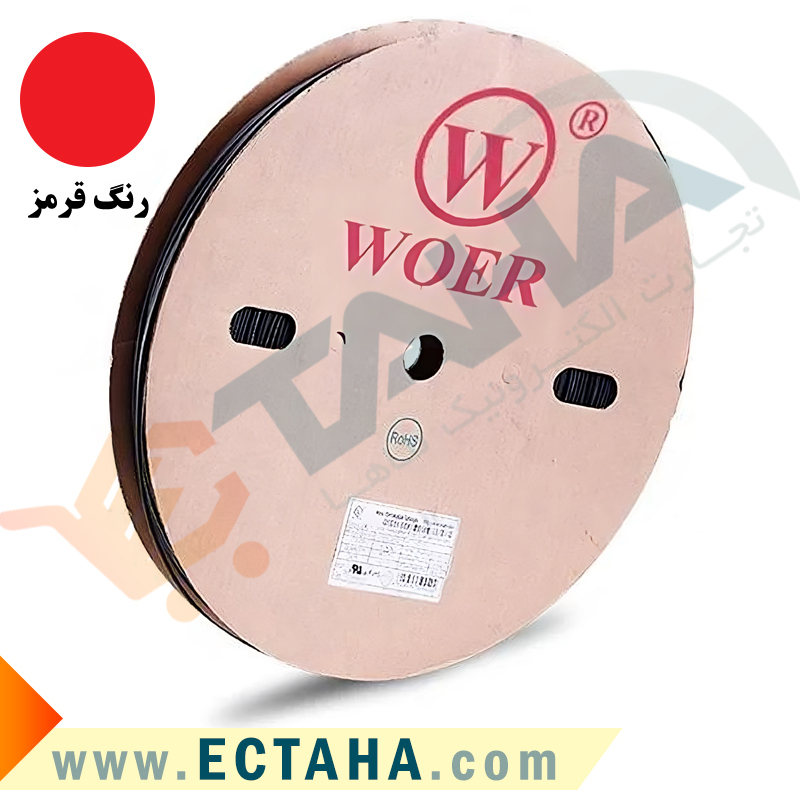

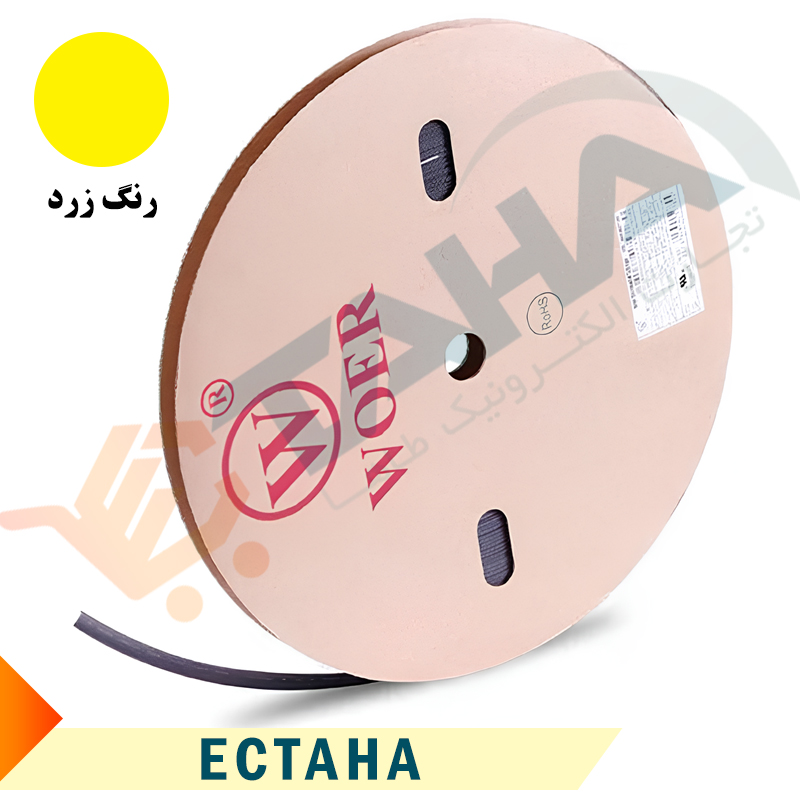

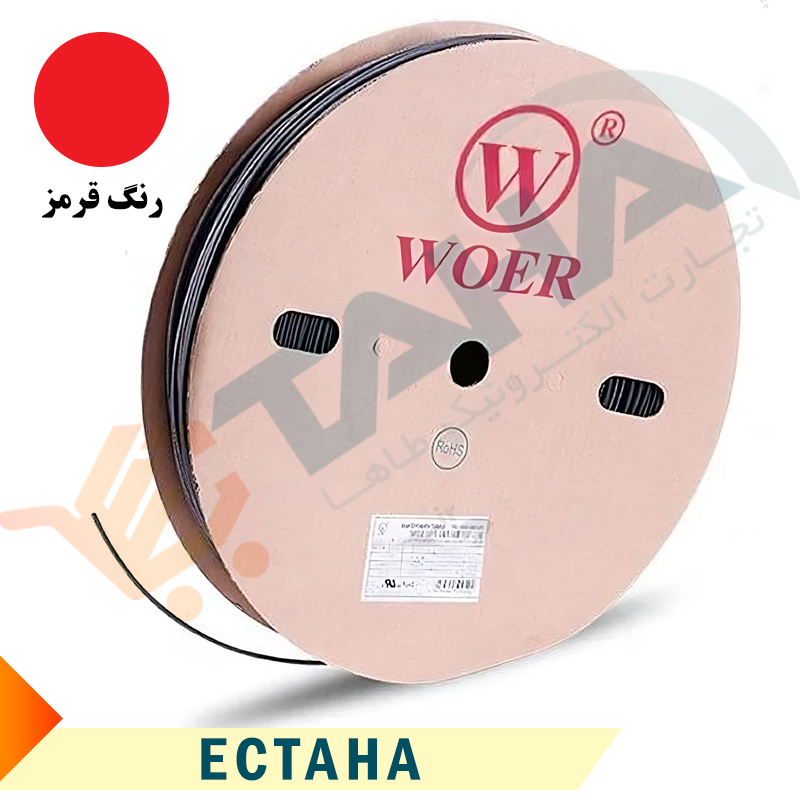

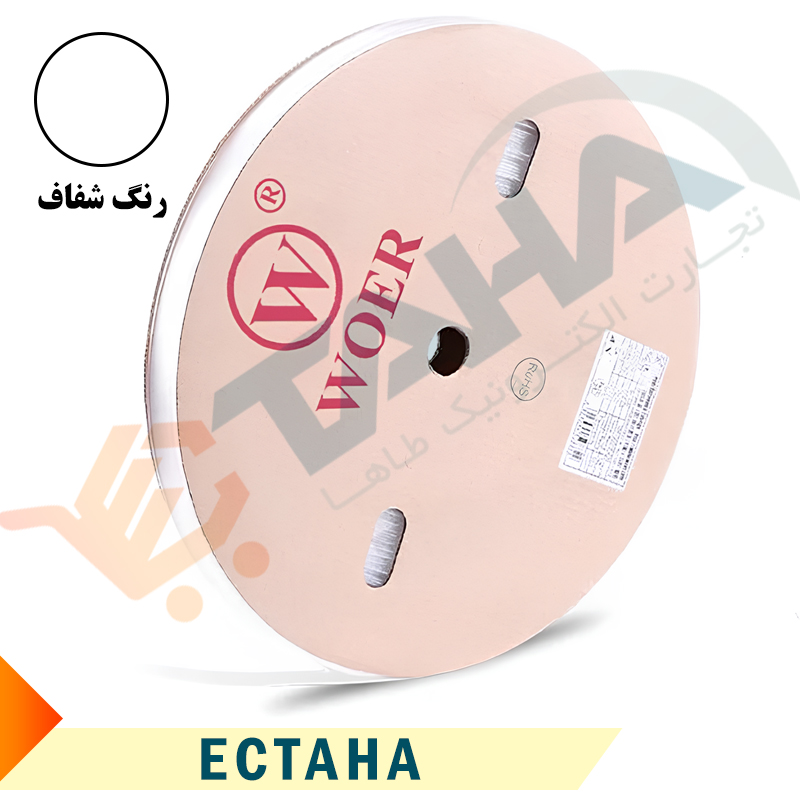

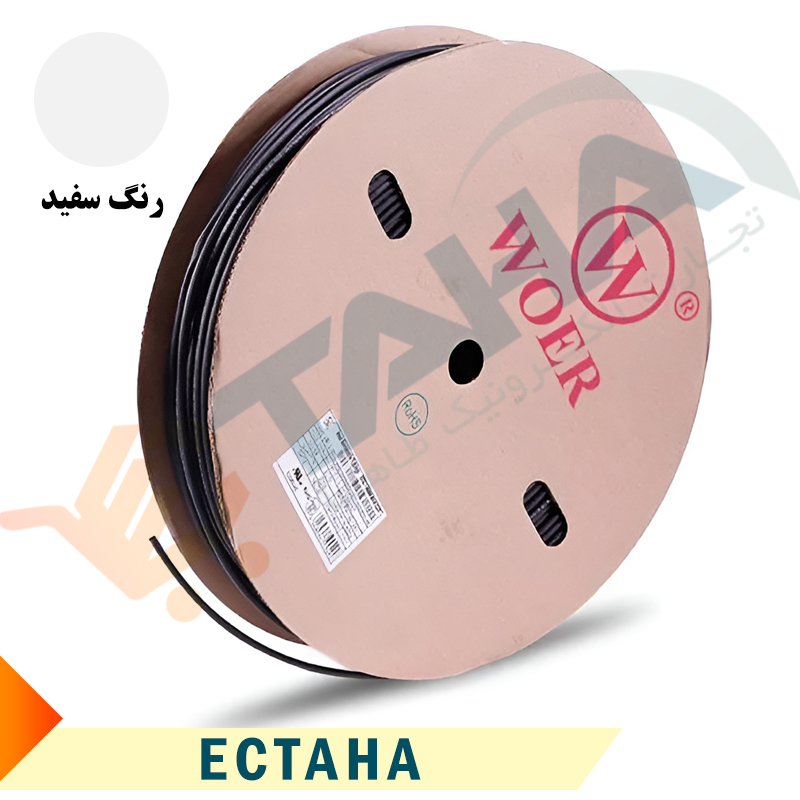

| رنگ‌های اصلی | مشکی، سفید، قرمز، زرد، آبی، سبز، شفاف، زرد و سبز ترکیبی |
| رنگ‌های سفارشی اعلام‌شده | نارنجی، قهوه‌ای، بنفش |
| سایزهای فعلی معرفی‌شده | ۰٫۵ تا ۲۰ میلی‌متر |
| کاربرد عمومی | عایق‌کاری، نشانه‌گذاری، دسته‌بندی و حفاظت موضعی |
توجه فنی: این اطلاعات مربوط به خانواده روکش حرارتی معرفی‌شده توسط تأمین‌کننده است. ویژگی‌های اختصاصی مانند رده ولتاژ، گواهی UL، تأییدیه VW-1، تلرانس ابعادی و ضخامت دیواره باید با شماره مدل واقعی محصول WOER تطبیق داده شوند.
ضریب جمع‌شوندگی ۲ به ۱ به چه معناست؟
یکی از مهم‌ترین مشخصات روکش حرارتی WOER، نسبت جمع‌شوندگی 2:1 است.
این نسبت نشان می‌دهد که روکش در حالت آزاد و تحت شرایط حرارتی مناسب، قابلیت کاهش قطر داخلی به حدود نصف مقدار اولیه را دارد.
برای مثال، یک روکش حرارتی با قطر داخلی اسمی ۱۰ میلی‌متر و نسبت جمع‌شوندگی ۲ به ۱، از نظر نظری می‌تواند تا حدود ۵ میلی‌متر جمع شود.
اما این عدد یک نکته مهم دارد.
جمع‌شوندگی روی قطعه با جمع‌شوندگی آزاد متفاوت است
اگر روکش روی کابلی با قطر خارجی ۷ میلی‌متر قرار گرفته باشد، جمع‌شوندگی در تماس با سطح کابل متوقف می‌شود.
در این شرایط، روکش لزوماً به قطر ۵ میلی‌متر نمی‌رسد؛ زیرا کابل از کوچک‌تر شدن بیشتر آن جلوگیری می‌کند.
بنابراین نسبت ۲ به ۱ نشان‌دهنده ظرفیت جمع‌شوندگی روکش است، نه میزان کاهش قطر قطعه‌ای که روی آن نصب می‌شود.
مثال کاربردی انتخاب روکش
فرض کنید می‌خواهید روی کابلی با قطر خارجی ۶ میلی‌متر، روکش حرارتی نصب کنید.
روکش باید پیش از حرارت‌دهی از روی کابل عبور کند.
از طرف دیگر، قطر نهایی آزاد آن باید کمتر از قطر کابل باشد تا امکان جمع‌شدن روی سطح وجود داشته باشد.
در این شرایط، روکش ۱۰ میلی‌متری با قطر نهایی آزاد نظری حدود ۵ میلی‌متر، می‌تواند یکی از گزینه‌های بررسی باشد.
البته انتخاب نهایی باید با توجه به جدول ابعادی تولیدکننده و تلرانس واقعی روکش انجام شود.
راهنمای تخصصی انتخاب سایز روکش حرارتی
یکی از اشتباهات رایج در خرید شیرینگ حرارتی، انتخاب سایز فقط بر اساس قطر سیم است.
برای خرید صحیح باید دو اندازه مشخص شوند:
۱. بزرگ‌ترین قطر قطعه‌ای که روکش باید از روی آن عبور کند.
۲. قطر بخش اصلی که روکش باید پس از حرارت‌دهی روی آن جمع شود.
این دو اندازه همیشه برابر نیستند.
برای مثال، ممکن است کابل دارای قطر ۶ میلی‌متر باشد، اما سوکت یا قسمت برجسته اتصال آن قطر ۸ میلی‌متر داشته باشد.
در چنین شرایطی، روکش باید ابتدا بتواند از قطر ۸ میلی‌متری عبور کند و سپس قابلیت جمع‌شدن روی بخش ۶ میلی‌متری را داشته باشد.
اصل اول: قطر اولیه روکش باید مناسب عبور باشد
اگر روکش بیش از اندازه تنگ انتخاب شود، ممکن است هنگام عبور از روی اتصال دچار کشیدگی یا آسیب شود.
به همین دلیل، باید از اندازه واقعی قطر داخلی روکش پیش از جمع‌شوندگی اطمینان داشت.
اصل دوم: قطر نهایی آزاد باید کوچک‌تر از قطعه باشد
اگر روکش پس از حرارت‌دهی همچنان قطر بزرگ‌تری نسبت به کابل داشته باشد، ممکن است به‌اندازه کافی روی سطح آن جمع نشود.
بنابراین باید بازه جمع‌شوندگی محصول با قطر قطعه سازگار باشد.
اصل سوم: به تلرانس تولید توجه کنید
اندازه اسمی روکش با حداقل قطر داخلی پیش از جمع‌شوندگی و حداکثر قطر داخلی پس از جمع‌شوندگی، الزاماً یکسان نیست.
برای انتخاب دقیق، بهتر است جدول ابعادی مدل موردنظر بررسی شود.
اصل چهارم: روکش را فقط بر اساس اندازه نهایی انتخاب نکنید
بعضی خریداران تصور می‌کنند برای پوشاندن یک کابل ۵ میلی‌متری باید حتماً روکش سایز ۵ تهیه کنند.
درحالی‌که روکش حرارتی باید مقداری بزرگ‌تر باشد تا نصب آسان شود و پس از حرارت‌دهی روی کابل جمع شود.
مقدار این اختلاف به ابعاد واقعی روکش، قطر کابل و نسبت جمع‌شوندگی بستگی دارد.
اصل پنجم: ضخامت دیواره پس از جمع‌شوندگی تغییر می‌کند
هنگامی که قطر روکش کاهش می‌یابد، ضخامت دیواره آن نیز ممکن است تغییر کند.
اما ضخامت نهایی روی یک قطعه، الزاماً برابر ضخامت روکش در حالت جمع‌شوندگی آزاد نیست.
بنابراین اگر ضخامت عایق اهمیت خاصی دارد، باید مشخصات سازنده بررسی شوند.
سایزهای روکش حرارتی WOER
روکش حرارتی WOER در سایزهای مختلف تولید می‌شود و در مجموعه فعلی تجارت الکترونیک طاها، سایزهای زیر برای صفحه‌های اختصاصی در نظر گرفته شده‌اند.
سایز اسمی | نصف اندازه اسمی، صرفاً برای درک نسبت ۲:۱ | گروه ابعادی
| ۰٫۵ میلی‌متر | حدود ۰٫۲۵ میلی‌متر | بسیار ظریف |
| ۱ میلی‌متر | حدود ۰٫۵ میلی‌متر | بسیار ظریف |
| ۱٫۵ میلی‌متر | حدود ۰٫۷۵ میلی‌متر | ظریف |
| ۲ میلی‌متر | حدود ۱ میلی‌متر | ظریف |
| ۲٫۵ میلی‌متر | حدود ۱٫۲۵ میلی‌متر | ظریف |
| ۳ میلی‌متر | حدود ۱٫۵ میلی‌متر | کوچک |
| ۳٫۵ میلی‌متر | حدود ۱٫۷۵ میلی‌متر | کوچک |
| ۴ میلی‌متر | حدود ۲ میلی‌متر | کوچک |
| ۵ میلی‌متر | حدود ۲٫۵ میلی‌متر | متوسط |
| ۶ میلی‌متر | حدود ۳ میلی‌متر | متوسط |
| ۷ میلی‌متر | حدود ۳٫۵ میلی‌متر | متوسط |
| ۸ میلی‌متر | حدود ۴ میلی‌متر | متوسط |
| ۹ میلی‌متر | حدود ۴٫۵ میلی‌متر | متوسط |
| ۱۰ میلی‌متر | حدود ۵ میلی‌متر | متوسط |
| ۱۲ میلی‌متر | حدود ۶ میلی‌متر | بزرگ |
| ۱۴ میلی‌متر | حدود ۷ میلی‌متر | بزرگ |
| ۱۶ میلی‌متر | حدود ۸ میلی‌متر | بزرگ |
| ۱۸ میلی‌متر | حدود ۹ میلی‌متر | بزرگ |
| ۲۰ میلی‌متر | حدود ۱۰ میلی‌متر | بزرگ |
نکته بسیار مهم: ستون دوم صرفاً محاسبه ریاضی نصف اندازه اسمی برای توضیح نسبت ۲:۱ است؛ این اعداد نباید به‌عنوان قطر نهایی تضمین‌شده محصول WOER استفاده شوند. برای انتخاب دقیق باید حداقل قطر داخلی در حالت اولیه و حداکثر قطر داخلی پس از جمع‌شوندگی از جدول فنی همان مدل استخراج شود.
سایزهای ظریف روکش حرارتی
سایزهای ۰٫۵ تا ۲٫۵ میلی‌متر معمولاً برای بررسی کاربردهایی مطرح می‌شوند که به روکش‌کاری سیم‌ها، پایه‌ها یا اتصالات کوچک نیاز دارند.
در این گروه، دقت اندازه‌گیری اهمیت ویژه‌ای دارد.
برای مثال، ممکن است اختلاف چند دهم میلی‌متر باعث شود روکش از روی قطعه عبور نکند یا پس از حرارت‌دهی به‌اندازه کافی جمع نشود.
سایزهای کوچک و متوسط
سایزهای ۳ تا ۱۰ میلی‌متر برای بسیاری از کاربردهای عمومی روکش‌کاری سیم‌ها، اتصالات و کابل‌های کوچک قابل بررسی هستند.
در این محدوده، انتخاب روکش اغلب به قطر واقعی مجموعه سیم‌ها و ابعاد اتصال وابسته است.
سایزهای بزرگ‌تر
سایزهای ۱۲ تا ۲۰ میلی‌متر برای بعضی کابل‌های قطورتر، مجموعه‌های چندسیمی، کابلشوهای مناسب و قطعاتی با ابعاد بزرگ‌تر قابل بررسی هستند.
در این موارد، شکل قطعه و برجستگی اتصال نیز در انتخاب سایز اهمیت دارد.
مزایای روکش حرارتی WOER
۱. ایجاد پوشش منطبق با شکل قطعه
مهم‌ترین ویژگی روکش حرارتی، قابلیت تغییر قطر پس از نصب است.
این خاصیت امکان ایجاد پوششی متناسب با ابعاد سیم، کابل یا اتصال را فراهم می‌کند.
۲. امکان عایق‌کاری موضعی
در بسیاری از تجهیزات، فقط محل مشخصی از اتصال یا سیم نیازمند روکش تکمیلی است.
شیرینگ حرارتی را می‌توان به طول موردنیاز برش داد و روی همان قسمت نصب کرد.
۳. تنوع رنگ
وجود رنگ‌های گوناگون، امکان شناسایی و تفکیک مسیرهای سیم‌کشی را فراهم می‌کند.
این ویژگی در مونتاژ تابلو برق و تولید دسته‌سیم‌ها اهمیت دارد.
۴. انعطاف‌پذیری
ساختار پلی‌الفین انعطاف‌پذیر باعث می‌شود روکش برای بسیاری از مسیرهای معمول سیم‌کشی مناسب باشد.
البته حد مجاز خمش و کشش به مدل و شرایط استفاده بستگی دارد.
۵. ایجاد ظاهر مرتب
استفاده صحیح از روکش حرارتی می‌تواند ظاهر سیم‌ها و اتصالات را یکدست‌تر کند.
این ویژگی در تولید تجهیزات الکترونیکی، مونتاژ کابل و تعمیرات حرفه‌ای اهمیت دارد.
۶. پوشش محافظ در برابر تماس و سایش محدود
روکش می‌تواند در بعضی کاربردها به‌عنوان لایه محافظ موضعی در برابر تماس سطحی و سایش‌های خفیف عمل کند.
بااین‌حال، مقاومت واقعی در برابر سایش شدید، ضربه یا لبه‌های تیز باید بر اساس مشخصات محصول بررسی شود.
۷. امکان استفاده در محیط‌های صنعتی متناسب
در صورت سازگاری با دما و شرایط الکتریکی دستگاه، این خانواده از روکش‌ها در صنایع و تجهیزات مختلف قابل استفاده است.
کاربردهای روکش حرارتی WOER
۱. عایق‌کاری محل اتصال دو سیم
یکی از کاربردهای رایج روکش حرارتی، پوشاندن اتصال مناسب بین دو سیم است.
در بعضی تعمیرات الکتریکی و الکترونیکی، پس از اجرای اتصال مکانیکی و الکتریکی صحیح، می‌توان از روکش حرارتی متناسب برای پوشش بخش اتصال استفاده کرد.
برای این منظور بهتر است روکش قبل از اتصال روی یکی از سیم‌ها قرار گیرد.
پس از انجام اتصال، روکش روی محل موردنظر منتقل شده و با حرارت یکنواخت جمع می‌شود.
در این روش باید طول روکش به‌اندازه‌ای باشد که محدوده موردنیاز عایق‌کاری را بپوشاند.
همچنین اتصال باید فاقد لبه تیز یا برجستگی خطرناک باشد.
نکته: روکش حرارتی جایگزین اتصال صحیح سیم‌ها نیست و نباید برای پوشاندن اتصال معیوب یا نامطمئن استفاده شود.
۲. پوشش قسمت فلزی کابلشو و سرسیم
در تابلوهای برق و تجهیزات صنعتی، ممکن است بخش‌هایی از کابلشو یا سرسیم نیازمند پوشش عایق تکمیلی باشند.
روکش حرارتی می‌تواند در صورت تناسب با ابعاد اتصال و الزامات الکتریکی برای بعضی از این کاربردها بررسی شود.
هنگام انتخاب، لازم است بزرگ‌ترین قطر اتصال و بخش سیمی که روکش باید روی آن جمع شود مشخص باشند.
در کابلشوهایی که دارای قسمت پهن یا تخت هستند، اندازه‌گیری قطر سیم به‌تنهایی کافی نیست.
۳. سیم‌کشی تابلو برق
در تابلوهای برق، استفاده از رنگ‌های مشخص برای تفکیک هادی‌ها و شناسایی مسیرها رایج است.
روکش حرارتی می‌تواند روی بخش‌هایی از سیم یا هادی مناسب برای علامت‌گذاری نصب شود.
برای مثال، استفاده از رنگ‌های متفاوت می‌تواند به تشخیص مسیرها در مرحله مونتاژ و نگهداری کمک کند.
در این کاربرد باید کد رنگ مطابق استاندارد و نقشه برق همان پروژه انتخاب شود.
وجود یک روکش رنگی، به‌تنهایی وضعیت ایمنی یا نوع هادی را تعیین نمی‌کند.
۴. شناسایی فاز، نول و ارت
در برخی سامانه‌های برق، رنگ‌ها برای شناسایی نقش هادی‌ها استفاده می‌شوند.
روکش زرد و سبز ترکیبی معمولاً برای شناسایی هادی حفاظتی در سامانه‌هایی که این کد رنگ را می‌پذیرند به کار می‌رود.
رنگ آبی، قهوه‌ای، مشکی و سایر رنگ‌ها نیز ممکن است مطابق استاندارد پروژه برای نقش‌های مختلف استفاده شوند.
بااین‌حال، شناسایی صحیح هادی باید طبق استاندارد برق مربوط انجام شود و تنها به رنگ روکش اضافه‌شده متکی نباشد.
۵. مونتاژ دسته‌سیم خودرو
در برخی مجموعه‌های خودرویی، روکش حرارتی برای پوشش موضعی اتصالات، نشانه‌گذاری یا مرتب‌سازی بخش‌هایی از دسته‌سیم استفاده می‌شود.
در این کاربرد، انتخاب روکش باید با توجه به دمای محل نصب، احتمال تماس با روغن، لرزش و شرایط محیطی انجام شود.
نوع عمومی تک‌لایه را نباید بدون بررسی برای قسمت‌های دارای دمای بسیار بالا یا تماس شدید با مایعات خودرو مناسب فرض کرد.
همچنین در بخش‌هایی که آب‌بندی اتصال ضروری است، ممکن است روکش حرارتی چسب‌دار انتخاب مناسب‌تری باشد.
۶. تعمیر سیم‌های تجهیزات الکترونیکی
در دستگاه‌های الکترونیکی، گاهی لازم است بخش مشخصی از سیم یا اتصال، پس از تعمیر صحیح، دوباره پوشش داده شود.
روکش حرارتی در سایز مناسب می‌تواند برای چنین کاربردی استفاده شود.
در این شرایط باید مراقب بود که گرمای اعمال‌شده به قطعات حساس، کانکتورها، برد یا عایق‌های مجاور آسیب نرساند.
۷. روکش‌کاری سیم‌های منابع تغذیه
در بعضی منابع تغذیه و آداپتورها، سیم‌ها و اتصالات داخلی نیازمند پوشش عایق مناسب هستند.
روکش حرارتی می‌تواند در قسمت‌هایی از مجموعه که با مشخصات آن سازگارند مورد استفاده قرار گیرد.
برای تجهیزات متصل به برق شهر، انتخاب عایق باید مطابق الزامات ایمنی محصول و استاندارد طراحی انجام شود.
۸. حفاظت از اتصالات باتری
در بعضی مجموعه‌های باتری، سرسیم‌ها و اتصالات ممکن است به پوشش عایق موضعی نیاز داشته باشند.
استفاده از روکش حرارتی در صورت رعایت الزامات الکتریکی و حرارتی قابل بررسی است.
باید توجه داشت که روکش حرارتی معمولی جایگزین جعبه محافظ باتری یا حفاظت مناسب در برابر اتصال کوتاه نیست.
همچنین هنگام کار با باتری، روش اعمال حرارت باید با ملاحظات ایمنی باتری و قطعات اطراف هماهنگ باشد.
۹. ساخت کابل‌های سفارشی
در ساخت کابل‌های ابزار دقیق، کابل‌های رابط و مجموعه‌های الکترونیکی، استفاده از روکش حرارتی می‌تواند به پوشش بخش انتهایی یا مرتب‌سازی مجموعه کمک کند.
انتخاب رنگ و طول روکش نیز امکان شناسایی بهتر کابل‌ها را فراهم می‌کند.
در محل خروج کابل از کانکتور، اگر مهار مکانیکی و جلوگیری از کشش اهمیت دارد، باید روش اتصال و خواص روکش بررسی شوند.
روکش حرارتی به‌تنهایی جایگزین گلند یا قطعه مهارکننده کابل نیست.
۱۰. محافظت از پایه قطعات الکترونیکی
در بعضی مونتاژهای الکترونیکی، پایه‌های بلند قطعات یا اتصالات فلزی ممکن است در نزدیکی سایر هادی‌ها قرار داشته باشند.
برای ایجاد پوشش موضعی، می‌توان سایزهای ظریف روکش حرارتی را بررسی کرد.
در این کاربرد باید علاوه بر قطر پایه، دمای قطعه و شرایط لحیم‌کاری در نظر گرفته شود.
اگر روکش پیش از لحیم‌کاری نصب می‌شود، باید از تماس با حرارت نامناسب جلوگیری کرد.
۱۱. مرتب‌سازی سیم‌های تجهیزات صنعتی
در بعضی دستگاه‌ها، چند سیم از مسیر مشترکی عبور می‌کنند و لازم است بخش مشخصی از آن‌ها در کنار یکدیگر نگه داشته شود.
روکش حرارتی با قطر مناسب می‌تواند برای بعضی دسته‌سیم‌های کوچک قابل استفاده باشد.
اما اگر دسته‌سیم باید انعطاف‌پذیری زیادی داشته باشد یا مرتب باز و بسته شود، ممکن است روش‌های دیگری مانند روکش بافته‌شده، بست مناسب یا غلاف قابل‌بازشدن مطلوب‌تر باشند.
۱۲. علامت‌گذاری کابل‌ها و قطعات
از روکش‌های رنگی می‌توان برای مشخص کردن کابل‌ها، بخش‌های مختلف سیم‌کشی یا تجهیزات مشابه استفاده کرد.
در بعضی پروژه‌ها، روی روکش از نشانگر یا روش چاپ مناسب نیز استفاده می‌شود.
اما قابلیت چاپ‌پذیری، دوام نوشته و مقاومت در برابر پاک‌شدن باید متناسب با نوع روکش و روش چاپ بررسی شوند.
۱۳. صنایع روشنایی
در بعضی تجهیزات روشنایی، سیم‌ها و اتصالات داخلی به روکش مناسب نیاز دارند.
روکش حرارتی می‌تواند برای پوشش قسمت‌هایی از سیم‌کشی، اتصال‌ها و نقاط مناسب مونتاژ استفاده شود.
دمای محیط اطراف درایور، منبع نور و سایر اجزا باید در محدوده مجاز روکش قرار داشته باشد.
۱۴. لوازم خانگی برقی
در تولید یا تعمیر بعضی لوازم خانگی، روکش حرارتی برای بخش‌های مناسب سیم‌کشی و اتصالات قابل بررسی است.
در تجهیزات دارای المنت یا محفظه گرم، باید دمای واقعی محل نصب اندازه‌گیری یا از مشخصات سازنده دستگاه استخراج شود.
اگر دما از محدوده مجاز روکش عمومی بیشتر باشد، باید محصول دیگری با مشخصات حرارتی مناسب انتخاب شود.
۱۵. پوشش موضعی قطعات غیرالکتریکی
استفاده از روکش حرارتی فقط به سیم و کابل محدود نیست.
در برخی کاربردهای سبک، می‌توان از آن برای پوشش موضعی دسته ابزار کوچک، شناسایی قطعات، پوشش لبه‌های مناسب یا یکدست‌سازی ظاهر بخش‌هایی از تجهیزات استفاده کرد.
در این موارد نیز باید قطر اولیه، قطر نهایی و شرایط حرارت‌دهی بررسی شوند.
همچنین نباید از روکش عمومی برای ایجاد عایق مکانیکی یا حرارتی با عملکرد تأییدنشده استفاده کرد.
تفاوت روکش حرارتی تک‌لایه و دولایه چسب‌دار
یکی از نکات مهم هنگام خرید روکش حرارتی، تشخیص نوع تک‌لایه از مدل چسب‌دار است.
روکش حرارتی تک‌لایه WOER
این محصول دارای یک لایه اصلی پلی‌الفینی است.
هنگام گرم شدن، قطر لایه کاهش پیدا می‌کند و روکش روی قطعه قرار می‌گیرد.
در نوع موردبحث، چسب داخلی وجود ندارد.
در نتیجه، نباید از آن انتظار آب‌بندی کامل اتصال را داشت.
روکش حرارتی دولایه
برخی مدل‌های دولایه علاوه بر لایه خارجی، دارای چسب داخلی هستند.
در هنگام گرمایش، چسب می‌تواند نرم یا ذوب شده و در صورت نصب صحیح، به آب‌بندی برخی اتصالات کمک کند.
این نوع برای کاربردهایی که نیاز به حفاظت بیشتر در برابر ورود رطوبت دارند قابل بررسی است.
البته کارایی آب‌بندی به مدل، شرایط نصب و هندسه قطعه بستگی دارد.
کدام نوع برای من مناسب‌تر است؟
اگر هدف اصلی عایق‌کاری عمومی، مرتب‌سازی سیم‌ها، شناسایی رنگی یا پوشش ساده اتصال باشد، روکش تک‌لایه می‌تواند گزینه مناسبی باشد.
اما اگر نیاز اصلی، آب‌بندی اتصال در برابر رطوبت یا عوامل محیطی است، باید مدل چسب‌دار مناسب بررسی شود.
تفاوت روکش حرارتی با وارنیش سیلیکونی نسوز
روکش حرارتی پلی‌الفینی و وارنیش سیلیکونی نسوز، دو محصول با ساختار و شیوه استفاده متفاوت هستند.
روکش حرارتی WOER: دارای قابلیت کاهش قطر در اثر حرارت است و در مدل عمومی موردبحث، از پلی‌الفین پیوند‌متقابل تولید می‌شود.

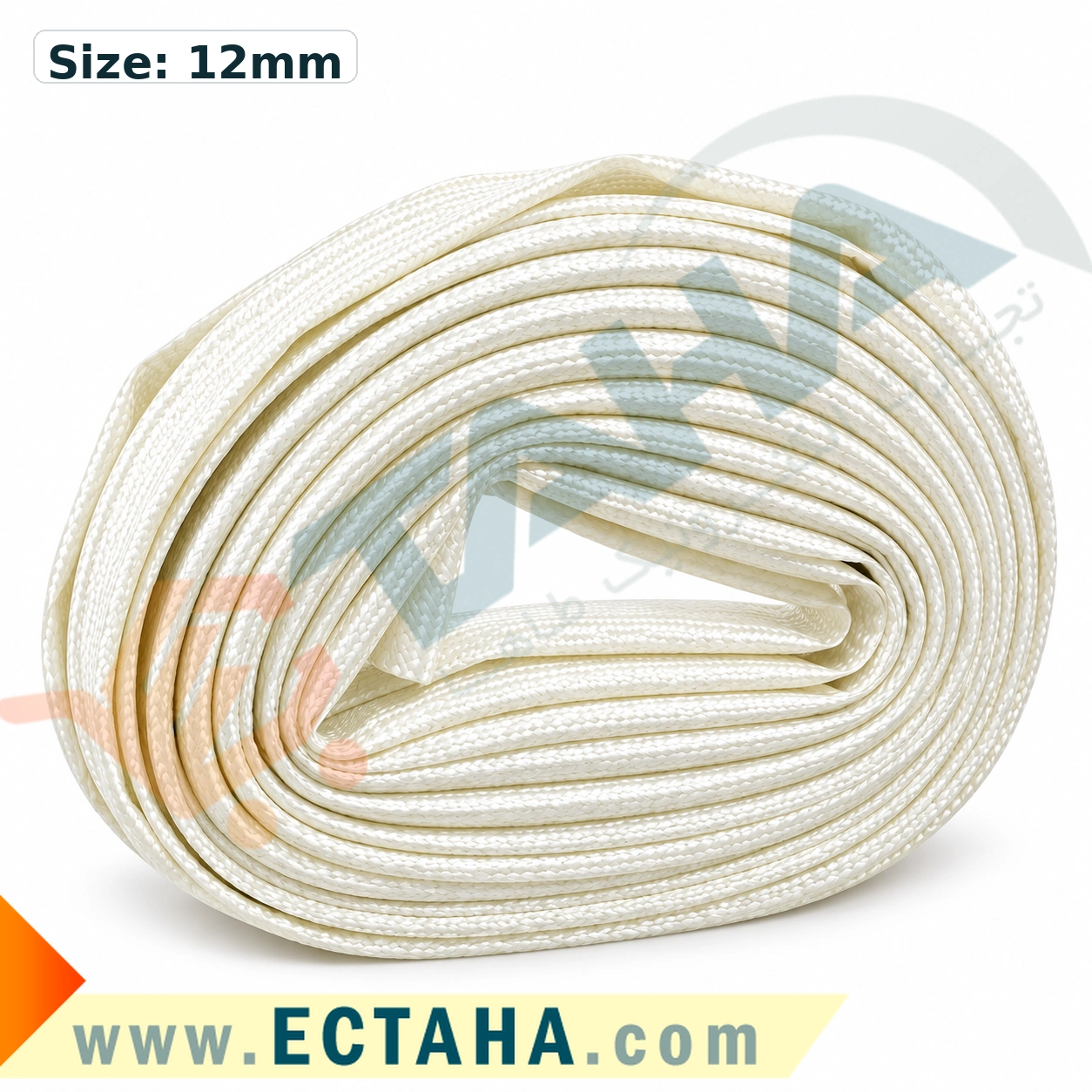

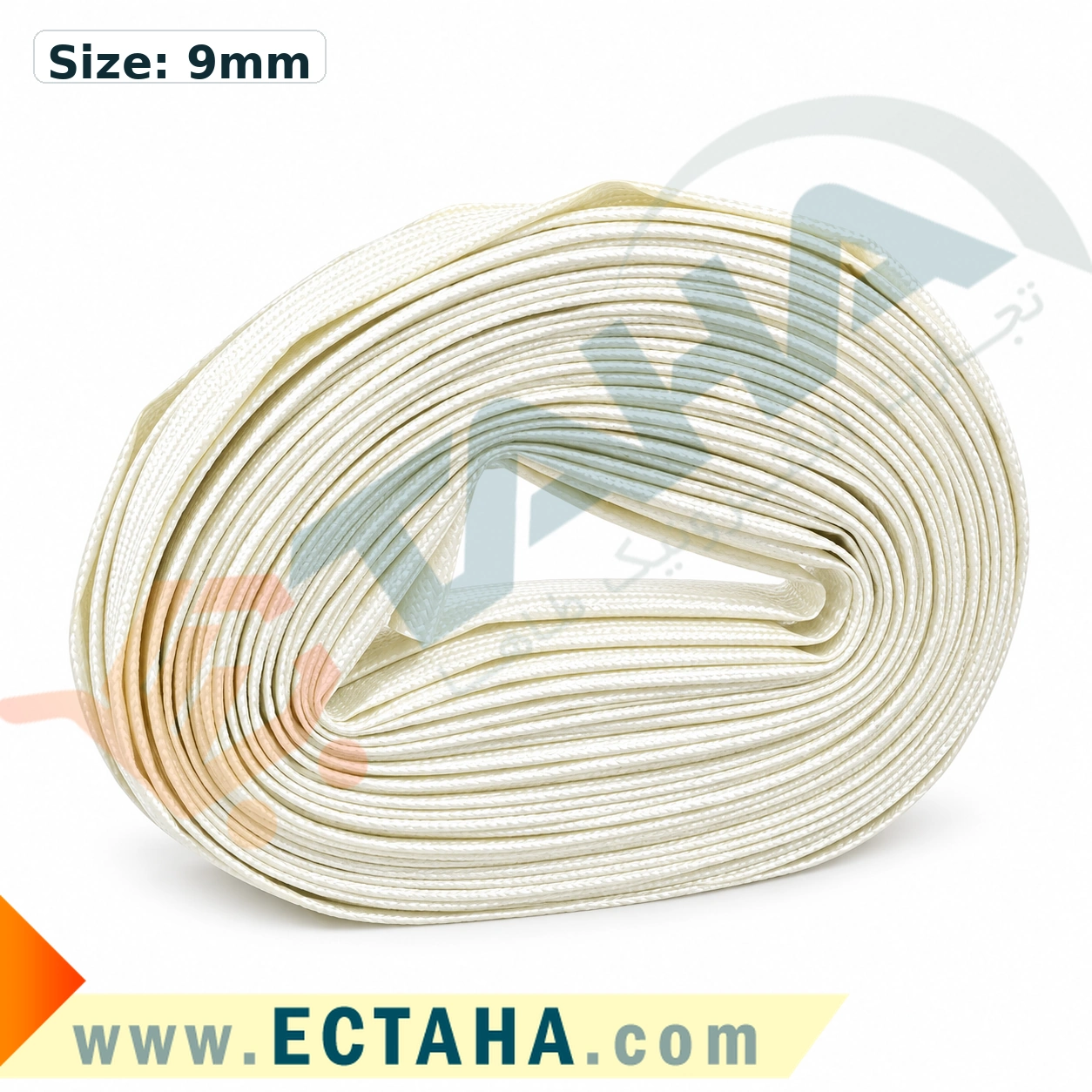

وارنیش سیلیکونی نسوز: معمولاً ساختاری از بافت فایبرگلاس با پوشش سیلیکونی دارد و برای پوشش عایق در شرایط مشخص الکتریکی و حرارتی استفاده می‌شود.
اگر هدف ایجاد روکش جمع‌شونده روی اتصال باشد، شیرینگ حرارتی می‌تواند انتخاب مناسبی باشد.
اما در کاربردهایی که نیازمند محدوده دمای کاری بالاتر یا مشخصات ویژه فایبرگلاس هستند، وارنیش سیلیکونی باید جداگانه بررسی شود.
این دو محصول جایگزین عمومی و بدون بررسی یکدیگر نیستند.
تفاوت روکش حرارتی ۲:۱ با مدل‌های ۳:۱ و ۴:۱
در بازار علاوه بر روکش‌های ۲ به ۱، مدل‌هایی با نسبت جمع‌شوندگی بالاتر نیز وجود دارند.
روکش حرارتی ۲ به ۱
در حالت آزاد می‌تواند قطر خود را به حدود نصف برساند.
برای بسیاری از کاربردهای عمومی سیم‌کشی و عایق‌کاری مورد بررسی قرار می‌گیرد.
روکش حرارتی ۳ به ۱
در این نوع، دامنه جمع‌شوندگی بیشتر است.
برای بعضی قطعاتی که اختلاف زیادی میان قطر اتصال و قطر کابل دارند، ممکن است نسبت ۳ به ۱ مناسب‌تر باشد.
روکش حرارتی ۴ به ۱
این خانواده قابلیت جمع‌شوندگی بیشتری دارد و برای برخی اتصالات دارای اختلاف قطر قابل‌توجه قابل بررسی است.
بااین‌حال، تفاوت فقط در نسبت جمع‌شوندگی نیست و باید جنس، ضخامت دیواره، چسب‌دار بودن و مشخصات الکتریکی هر محصول نیز بررسی شوند.
رنگ‌بندی روکش حرارتی WOER
یکی از ویژگی‌های کاربردی روکش حرارتی مصرف عمومی، امکان انتخاب رنگ متناسب با طراحی سیم‌کشی است.
روکش حرارتی مشکی
رنگ مشکی در بسیاری از کاربردهای عمومی و صنعتی استفاده می‌شود.
طبق اطلاعات ارائه‌شده از تأمین‌کننده، نوع مشکی این خانواده دارای مقاومت در برابر اشعه فرابنفش است.
بااین‌حال، اگر محصول برای قرارگیری طولانی‌مدت در فضای باز استفاده می‌شود، مقاومت UV باید برای گرید واقعی تأیید شود.
روکش حرارتی قرمز
در برخی پروژه‌های الکتریکی و الکترونیکی برای شناسایی سیم‌ها، مسیرها یا بخش‌های مشخصی از مدار استفاده می‌شود.
نوع استفاده باید با نقشه و کد رنگ پروژه هماهنگ باشد.
روکش حرارتی آبی
برای تفکیک سیم‌ها و علامت‌گذاری در بعضی مونتاژهای الکتریکی مورد استفاده قرار می‌گیرد.
در تأسیسات برق، کاربرد رنگ آبی باید با استاندارد رنگ‌بندی هادی‌ها سازگار باشد.
روکش حرارتی زرد
در پروژه‌های سیم‌کشی، برای نشانه‌گذاری، تفکیک مسیرها و شناسایی بخش‌های مختلف قابل استفاده است.
روکش حرارتی سبز
برای شناسایی برخی گروه‌های سیم یا قطعات در مجموعه‌های الکتریکی و صنعتی استفاده می‌شود.
نقش دقیق آن باید بر اساس استاندارد و نقشه پروژه تعیین شود.
روکش حرارتی سفید
در بعضی مونتاژها، رنگ سفید برای نشانه‌گذاری، تفکیک سیم‌ها یا ایجاد ظاهر روشن و منظم انتخاب می‌شود.
روکش حرارتی شفاف
این نوع امکان مشاهده نسبی قطعه زیر روکش را فراهم می‌کند.
برای بعضی کاربردهای شناسایی و پوشش ظاهری قابل بررسی است.
طبق مشخصات اعلام‌شده، محدوده دمای کاری نوع شفاف تا مثبت ۱۰۵ درجه سانتی‌گراد است.
همچنین نباید تأییدیه مقاومت در برابر شعله سایر رنگ‌ها را به‌صورت خودکار به نوع شفاف تعمیم داد.
روکش حرارتی زرد و سبز ترکیبی
این رنگ‌بندی در بعضی سیستم‌های برق برای شناسایی هادی حفاظتی استفاده می‌شود.
انتخاب آن باید مطابق الزامات استاندارد برق همان پروژه باشد.
رنگ‌های سفارشی
رنگ‌های نارنجی، قهوه‌ای و بنفش نیز در اطلاعات تأمین‌کننده به‌عنوان رنگ‌های قابل سفارش معرفی شده‌اند.
امکان تأمین، موجودی و متراژ آن‌ها باید هنگام سفارش بررسی شود.
آیا روکش حرارتی WOER در برابر آتش مقاوم است؟
در مشخصات برخی مدل‌های روکش حرارتی WOER، ویژگی کندسوزی یا خودخاموش‌شوندگی در چارچوب آزمون‌های مشخص ذکر شده است.
اما این موضوع باید بر اساس مدل و رنگ واقعی محصول بررسی شود.
برای نمونه، ممکن است یک مدل تأییدیه آزمون شعله VW-1 داشته باشد، اما این تأییدیه فقط شامل رنگ‌های خاص یا محدوده مشخصی از محصولات آن باشد.
بنابراین نباید تمام روکش‌های حرارتی WOER را بدون بررسی «غیرقابل‌اشتعال» معرفی کرد.
همچنین روکش حرارتی پلی‌الفینی عمومی برای تماس مستقیم با شعله، المنت داغ یا سطوحی که دمای آن‌ها از محدوده مجاز بیشتر است طراحی نشده است.
نحوه صحیح نصب روکش حرارتی WOER
برای رسیدن به نتیجه مناسب، باید روکش با اندازه صحیح انتخاب و به شکل یکنواخت گرم شود.
مرحله اول: تعیین قطر و طول
ابتدا قطر قطعه را اندازه‌گیری کنید.
اگر روکش باید از روی سوکت یا اتصال عبور کند، بزرگ‌ترین قسمت مسیر نیز باید بررسی شود.
سپس روکش را با طول مناسب برش دهید.
هنگام تعیین طول، احتمال تغییر طول در فرآیند جمع‌شوندگی را نیز در نظر بگیرید.
مرحله دوم: آماده‌سازی سطح
سطح سیم یا قطعه باید از نظر وجود لبه تیز، آلودگی و آسیب بررسی شود.
اگر اتصال الکتریکی است، ابتدا باید اتصال طبق روش صحیح تکمیل و کنترل شده باشد.
مرحله سوم: قرار دادن روکش
روکش را روی محدوده موردنظر قرار دهید.
در این مرحله باید مطمئن شوید که پس از حرارت‌دهی، بخش لازم را پوشش خواهد داد.
مرحله چهارم: اعمال حرارت
برای بسیاری از عملیات عمومی، استفاده از سشوار صنعتی با کنترل دما و جریان هوا روش مناسبی است.
حرارت باید به شکل یکنواخت به اطراف روکش برسد.
از نگه داشتن طولانی‌مدت منبع حرارت روی یک نقطه خودداری کنید.
مرحله پنجم: کنترل جمع‌شوندگی
هنگامی که روکش به‌اندازه مناسب روی قطعه جمع شد، فرآیند گرمایش باید متوقف شود.
ادامه دادن حرارت بیش از حد می‌تواند باعث آسیب به روکش، سیم یا قطعات مجاور شود.
مرحله ششم: سرد شدن
پس از نصب، اجازه دهید روکش به‌طور طبیعی خنک شود.
تا زمانی که قطعه داغ است، از تماس مستقیم یا اعمال نیروی غیرضروری به آن خودداری کنید.
مرحله هفتم: بررسی نهایی
روکش را از نظر موارد زیر بررسی کنید:
- قرارگیری مناسب روی قطعه
- پوشش کامل قسمت موردنظر
- نبود آثار سوختگی
- نبود پارگی یا شکاف
- نبود تغییر شکل غیرعادی
- نبود جمع‌شوندگی ناقص
- تناسب طول نهایی با محدوده پوشش
در کاربردهای الکتریکی حساس، کنترل روکش جایگزین آزمون‌های ایمنی مجموعه نهایی نیست.
دمای مناسب برای جمع کردن روکش حرارتی
طبق مشخصات ارائه‌شده تأمین‌کننده، جمع‌شوندگی این خانواده روکش‌ها از حدود ۷۰ درجه سانتی‌گراد آغاز می‌شود و برای جمع‌شوندگی کامل، دمای حدود ۱۲۰ درجه سانتی‌گراد ذکر شده است.
اما باید توجه داشت که این مقادیر به دمای عملکرد روکش مربوط هستند و الزاماً به معنی تنظیم مستقیم دستگاه گرمایشی روی همان عدد نیستند.
دمایی که روی سشوار صنعتی تنظیم می‌شود ممکن است با دمای واقعی سطح روکش تفاوت داشته باشد.
این اختلاف به فاصله نازل، میزان جریان هوا، مدت گرمایش، اندازه قطعه و شرایط محیط بستگی دارد.
بنابراین بهتر است ابتدا روی نمونه کوتاهی از روکش، روش گرمایش مناسب آزمایش شود.
آیا می‌توان از فندک استفاده کرد؟
استفاده از شعله مستقیم می‌تواند باعث گرم شدن غیریکنواخت، سوختگی روکش و آسیب به قطعه زیرین شود.
به همین دلیل، برای کار حرفه‌ای استفاده از منبع حرارت کنترل‌شده، مانند سشوار صنعتی مناسب، ترجیح دارد.
استفاده از هر روش دیگر باید با الزامات ایمنی و دستورالعمل محصول سازگار باشد.
اشتباهات رایج هنگام استفاده از روکش حرارتی
انتخاب روکش بسیار کوچک
در این حالت، روکش ممکن است از روی اتصال عبور نکند یا هنگام نصب آسیب ببیند.
انتخاب روکش بسیار بزرگ
اگر قطر نهایی آزاد روکش از قطر قطعه بزرگ‌تر باشد، امکان دارد جمع‌شوندگی کافی روی سطح انجام نشود.
اعمال حرارت بیش از اندازه
گرمایش نامناسب ممکن است باعث سوختگی، تغییر رنگ، پارگی یا تخریب عایق مجاور شود.
جمع‌کردن روکش فقط از یک طرف
اگر حرارت به‌صورت غیریکنواخت اعمال شود، ممکن است بعضی قسمت‌ها جمع شوند و قسمت‌های دیگر شکل اولیه را حفظ کنند.
نادیده گرفتن تغییر طول
روکش‌های حرارتی علاوه بر قطر، ممکن است در طول نیز تغییر اندازه داشته باشند.
در نتیجه، برش دقیقاً برابر با طول نهایی موردنیاز، همیشه انتخاب مناسبی نیست.
استفاده از نوع تک‌لایه برای آب‌بندی کامل
روکش تک‌لایه بدون چسب برای ایجاد آب‌بندی کامل طراحی نشده است.
اگر ورود رطوبت به اتصال خطر ایجاد می‌کند، باید روش آب‌بندی مناسب انتخاب شود.
استفاده در دمای بیش از حد مجاز
جمع‌شدن روکش در دمای حدود ۱۲۰ درجه سانتی‌گراد به معنی مناسب بودن آن برای کار دائم در هر دمای بالاتر نیست.
دمای کاری پیوسته و دمای نصب، دو مشخصه متفاوت هستند.
شرایط نگهداری روکش حرارتی WOER
برای حفظ کیفیت روکش پیش از مصرف، بهتر است محصول در محیط تمیز و دور از منابع حرارتی نامناسب نگهداری شود.
از قرار دادن رول‌ها در مجاورت تجهیزات داغ یا محیطی که احتمال جمع‌شوندگی ناخواسته وجود دارد جلوگیری کنید.
همچنین بهتر است روکش‌ها به‌گونه‌ای انبار شوند که دچار فشردگی شدید، آلودگی یا آسیب مکانیکی نشوند.
اگر روکش به‌صورت رول روی قرقره مقوایی نگهداری می‌شود، بهتر است پیچش و کشش اضافی به آن وارد نشود.
در استفاده از روکش‌های رنگی، حفظ برچسب سایز و رنگ روی بسته‌بندی می‌تواند از اشتباه در انتخاب محصول جلوگیری کند.
قیمت روکش حرارتی WOER
قیمت روکش حرارتی WOER به عوامل مختلفی وابسته است.
یکی از مهم‌ترین این عوامل، سایز محصول است.
با تغییر قطر، مقدار ماده اولیه مصرفی و شرایط تولید تغییر می‌کند؛ بنابراین قیمت همه سایزها لزوماً یکسان نیست.
رنگ محصول، نوع بسته‌بندی، متراژ سفارش و شرایط تأمین نیز می‌توانند بر قیمت اثر بگذارند.
در برخی پروژه‌ها، انتخاب روکش دقیقاً متناسب با قطر قطعه می‌تواند از مصرف غیرضروری مواد و ایجاد ضایعات جلوگیری کند.
به همین دلیل، توصیه می‌شود پیش از سفارش تعداد یا متراژ بالا، سایز و رنگ موردنیاز مشخص شوند.
خرید روکش حرارتی WOER از تجارت الکترونیک طاها
در فروشگاه تجارت الکترونیک طاها می‌توانید مدل‌های مختلف روکش حرارتی WOER را بر اساس سایز و رنگ بررسی کنید.
برای انتخاب صحیح، بهتر است موارد زیر را پیش از خرید مشخص کنید:
- قطر قطعه یا کابل
- بزرگ‌ترین اندازه اتصالی که روکش باید از روی آن عبور کند
- طول موردنیاز
- رنگ
- شرایط دمایی
- الزامات عایق الکتریکی
- نیاز یا عدم نیاز به آب‌بندی
- متراژ سفارش
با مشخص بودن این اطلاعات، انتخاب روکش مناسب با اطمینان بیشتری انجام می‌شود.
محصولات مرتبط
در کنار روکش حرارتی تک‌لایه WOER، برخی محصولات دیگر نیز برای عایق‌کاری و حفاظت از سیم‌ها و اتصالات مورد استفاده قرار می‌گیرند.
دارای ساختار فایبرگلاس با روکش سیلیکونی و مشخصات متفاوت عایق الکتریکی و حرارتی.
برای بررسی در کاربردهایی که رده آزمون عایقی متفاوتی موردنیاز است.
برای ثابت کردن، مرتب‌سازی یا مهار مسیر سیم و کابل در کاربردهای مناسب.
سایر سایزهای روکش حرارتی WOER
برای بررسی ویژگی‌ها و کاربردهای هر سایز، صفحات اختصاصی زیر در مجموعه محصولات تجارت الکترونیک طاها در نظر گرفته شده‌اند:
- روکش حرارتی WOER سایز ۰٫۵ میلی‌متر
- روکش حرارتی WOER سایز ۱ میلی‌متر
- روکش حرارتی WOER سایز ۱٫۵ میلی‌متر
- روکش حرارتی WOER سایز ۲ میلی‌متر
- روکش حرارتی WOER سایز ۲٫۵ میلی‌متر
- روکش حرارتی WOER سایز ۳ میلی‌متر
- روکش حرارتی WOER سایز ۳٫۵ میلی‌متر
- روکش حرارتی WOER سایز ۴ میلی‌متر
- روکش حرارتی WOER سایز ۵ میلی‌متر
- روکش حرارتی WOER سایز ۶ میلی‌متر
- روکش حرارتی WOER سایز ۷ میلی‌متر
- روکش حرارتی WOER سایز ۸ میلی‌متر
- روکش حرارتی WOER سایز ۹ میلی‌متر
- روکش حرارتی WOER سایز ۱۰ میلی‌متر
- روکش حرارتی WOER سایز ۱۲ میلی‌متر
- روکش حرارتی WOER سایز ۱۴ میلی‌متر
- روکش حرارتی WOER سایز ۱۶ میلی‌متر
- روکش حرارتی WOER سایز ۱۸ میلی‌متر
- روکش حرارتی WOER سایز ۲۰ میلی‌متر
با اضافه شدن سایزهای جدید، این فهرست قابل گسترش است.
سؤالات متداول
۱. روکش حرارتی WOER چیست؟
یک روکش لوله‌ای جمع‌شونده در اثر حرارت است که برای عایق‌کاری و پوشش بخش‌هایی از سیم، کابل و اتصالات مناسب استفاده می‌شود.
۲. جنس روکش حرارتی WOER چیست؟
در مدل عمومی موردبحث، از پلی‌الفین انعطاف‌پذیر پیوند‌متقابل استفاده شده است.
۳. نسبت جمع‌شوندگی روکش حرارتی WOER چقدر است؟
نسبت جمع‌شوندگی این خانواده محصول ۲ به ۱ است.
۴. آیا روکش حرارتی ۲ به ۱ قطر خود را دقیقاً نصف می‌کند؟
در حالت جمع‌شوندگی آزاد، نسبت اسمی ۲:۱ بیانگر کاهش تقریبی قطر به نصف است. روی یک قطعه، جمع‌شوندگی با رسیدن روکش به سطح آن محدود می‌شود.
۵. روکش حرارتی از چه دمایی شروع به جمع شدن می‌کند؟
طبق مشخصات اعلام‌شده برای این خانواده محصول، فرآیند جمع‌شوندگی از حدود ۷۰ درجه سانتی‌گراد آغاز می‌شود.
۶. برای جمع‌شوندگی کامل چه دمایی لازم است؟
حدود ۱۲۰ درجه سانتی‌گراد در شرایط مناسب حرارتی اعلام شده است.
۷. آیا می‌توان از سشوار خانگی برای جمع کردن روکش استفاده کرد؟
بعضی سشوارهای خانگی ممکن است دما و گرمایش یکنواخت کافی نداشته باشند. برای کار مطمئن‌تر، سشوار صنعتی مناسب توصیه می‌شود.
۸. آیا استفاده از فندک برای شیرینگ مناسب است؟
شعله مستقیم می‌تواند باعث گرمایش نامناسب و آسیب روکش شود. روش کنترل‌شده با سشوار صنعتی ترجیح دارد.
۹. آیا روکش حرارتی WOER چسب‌دار است؟
مدل تک‌لایه موردبحث فاقد چسب داخلی است.
۱۰. آیا روکش حرارتی تک‌لایه ضدآب است؟
نباید از نوع بدون چسب انتظار آب‌بندی کامل داشت.
۱۱. تفاوت روکش حرارتی تک‌لایه با دولایه چیست؟
مدل دولایه معمولاً علاوه بر لایه بیرونی، چسب داخلی دارد و در برخی کاربردها برای آب‌بندی استفاده می‌شود.
۱۲. آیا این روکش برای عایق‌کاری اتصال سیم مناسب است؟
در صورت اجرای اتصال صحیح و تطبیق مشخصات روکش با الزامات الکتریکی و حرارتی، برای بعضی اتصالات قابل استفاده است.
۱۳. آیا روکش حرارتی برای برق ۲۲۰ ولت مناسب است؟
مناسب بودن آن باید بر اساس رده ولتاژ تأییدشده همان مدل، استاندارد تجهیز و طراحی عایق‌کاری تعیین شود.
۱۴. آیا تمام روکش‌های WOER دارای رده ۱۰۰۰ ولت هستند؟
خیر. رده ولتاژ به مدل و تأییدیه مربوط بستگی دارد و نباید به تمام محصولات این برند تعمیم داده شود.
۱۵. آیا شماره UL E203950 متعلق به WOER است؟
بله. این شماره در سوابق UL برای شرکت تولیدکننده WOER ثبت شده است؛ اما مدل‌های مختلف زیرمجموعه آن می‌توانند مشخصات و محدودیت‌های متفاوتی داشته باشند.
۱۶. آیا تمام رنگ‌ها دارای خاصیت VW-1 هستند؟
خیر، نباید چنین فرض کرد. وضعیت آزمون شعله و تأییدیه آن باید برای مدل و رنگ مشخص بررسی شود.
۱۷. آیا نوع شفاف مانند سایر رنگ‌ها تا ۱۲۵ درجه سانتی‌گراد کار می‌کند؟
طبق مشخصات تأمین‌کننده، حد بالای دمای کاری نوع شفاف مثبت ۱۰۵ درجه سانتی‌گراد است.
۱۸. آیا روکش حرارتی مشکی برای فضای باز مناسب است؟
طبق اطلاعات تأمین‌کننده، نوع مشکی دارای مقاومت UV معرفی شده است؛ اما برای استفاده طولانی‌مدت در فضای باز باید گرید واقعی بررسی شود.
۱۹. چه سایزی برای کابل ۶ میلی‌متری مناسب است؟
انتخاب به اندازه واقعی قطر اولیه و نهایی روکش، بزرگ‌ترین قطر اتصال و تلرانس محصول بستگی دارد. روکش ۱۰ میلی‌متری ۲:۱ می‌تواند از نظر هندسی یکی از گزینه‌های بررسی باشد، اما باید با جدول سازنده تطبیق داده شود.
۲۰. آیا روکش باید دقیقاً هم‌اندازه کابل باشد؟
خیر. روکش باید قبل از حرارت‌دهی از روی قطعه عبور کند و پس از گرمایش قابلیت جمع‌شدن مناسب روی آن را داشته باشد.
۲۱. آیا قطر روکش بعد از جمع شدن ثابت می‌ماند؟
روکش برای جمع‌شدن در فرآیند نصب طراحی شده است و پس از سرد شدن نباید انتظار بازگشت آن به قطر اولیه را داشت.
۲۲. آیا طول روکش نیز کم می‌شود؟
بعضی روکش‌های حرارتی هنگام جمع‌شوندگی تغییر طول دارند. مقدار دقیق به مدل محصول وابسته است.
۲۳. آیا می‌توان روکش حرارتی را روی کابلشو نصب کرد؟
در صورت تطبیق ابعاد، شرایط الکتریکی و الزامات نصب، برای بعضی کابلشوها قابل بررسی است.
۲۴. آیا روکش حرارتی برای دسته‌سیم خودرو مناسب است؟
در بعضی کاربردهای موضعی قابل استفاده است، اما دما، تماس با روغن، رطوبت و شرایط مکانیکی باید بررسی شوند.
۲۵. آیا می‌توان روی روکش حرارتی چاپ کرد؟
بسته به جنس سطح، مدل و روش چاپ امکان‌پذیر است. برای کاربردهای نیازمند نوشته بادوام، مشخصات چاپ‌پذیری باید بررسی شود.
۲۶. آیا روکش حرارتی در برابر روغن مقاوم است؟
مقاومت در برابر روغن به نوع گرید، نوع روغن، دما و مدت تماس بستگی دارد. برای تماس شدید یا مداوم باید مدل مناسب تأیید شود.
۲۷. آیا روکش حرارتی می‌تواند جایگزین چسب برق شود؟
در بعضی کاربردها می‌تواند روش پوشش‌دهی مناسبی باشد، اما جایگزینی باید بر اساس نوع اتصال و الزامات ایمنی بررسی شود. این دو محصول عملکرد یکسانی در تمام شرایط ندارند.
۲۸. آیا روکش حرارتی برای سیم‌کشی تابلو برق مناسب است؟
برای بعضی کاربردهای عایق‌کاری موضعی و شناسایی سیم‌ها قابل استفاده است، مشروط بر اینکه استاندارد و شرایط الکتریکی پروژه رعایت شوند.
۲۹. آیا روکش حرارتی زرد و سبز برای ارت استفاده می‌شود؟
در بعضی سیستم‌های برق، ترکیب زرد و سبز برای شناسایی هادی حفاظتی استفاده می‌شود. رعایت استاندارد رنگ‌بندی ضروری است.
۳۰. آیا پس از جمع شدن می‌توان روکش را دوباره استفاده کرد؟
این محصول برای نصب حرارتی و جمع‌شوندگی طراحی شده است. پس از جمع شدن، استفاده مجدد مشابه حالت اولیه معمولاً ممکن نیست.
۳۱. آیا روکش حرارتی WOER در سایزهای بیشتر از ۲۰ میلی‌متر هم تولید می‌شود؟
بله، خانواده محصولات WOER سایزهای بزرگ‌تری نیز دارد. سایزهای بیشتر پس از اضافه شدن به مجموعه فروشگاه معرفی خواهند شد.
۳۲. هنگام خرید روکش حرارتی WOER به چه نکاتی توجه کنیم؟
قطر اولیه و نهایی، نسبت جمع‌شوندگی، نوع تک‌لایه یا چسب‌دار، رنگ، دمای کاری، رده عایقی و متراژ موردنیاز از مهم‌ترین عوامل هستند.
جمع‌بندی
روکش حرارتی WOER یکی از محصولات کاربردی برای عایق‌کاری، پوشش اتصالات، دسته‌بندی سیم‌ها و شناسایی هادی‌ها در تجهیزات الکتریکی و الکترونیکی است.
ساختار پلی‌الفینی انعطاف‌پذیر، ضریب جمع‌شوندگی ۲ به ۱ و تنوع سایز و رنگ از مهم‌ترین ویژگی‌های این خانواده محصول هستند.
در هنگام انتخاب باید توجه داشت که روکش حرارتی برخلاف شیلنگ معمولی، پیش از نصب قطر بیشتری دارد و پس از گرمایش روی قطعه جمع می‌شود.
به همین دلیل، انتخاب صحیح سایز باید بر اساس قطر اولیه و نهایی روکش، ابعاد قطعه و شرایط نصب انجام شود.
همچنین تفاوت نوع تک‌لایه با روکش‌های چسب‌دار، محدوده دمای کار و مشخصات الکتریکی مدل موردنظر اهمیت زیادی دارد.
در فروشگاه تجارت الکترونیک طاها مجموعه‌ای از سایزهای روکش حرارتی WOER از ۰٫۵ تا ۲۰ میلی‌متر معرفی شده‌اند و با اضافه شدن سایزهای بیشتر، امکان انتخاب محصولات متنوع‌تری فراهم خواهد شد.
برای خرید روکش حرارتی WOER، بهتر است ابتدا ابعاد قطعه و کاربرد نهایی مشخص شده و سپس سایز و رنگ مناسب انتخاب شود.
